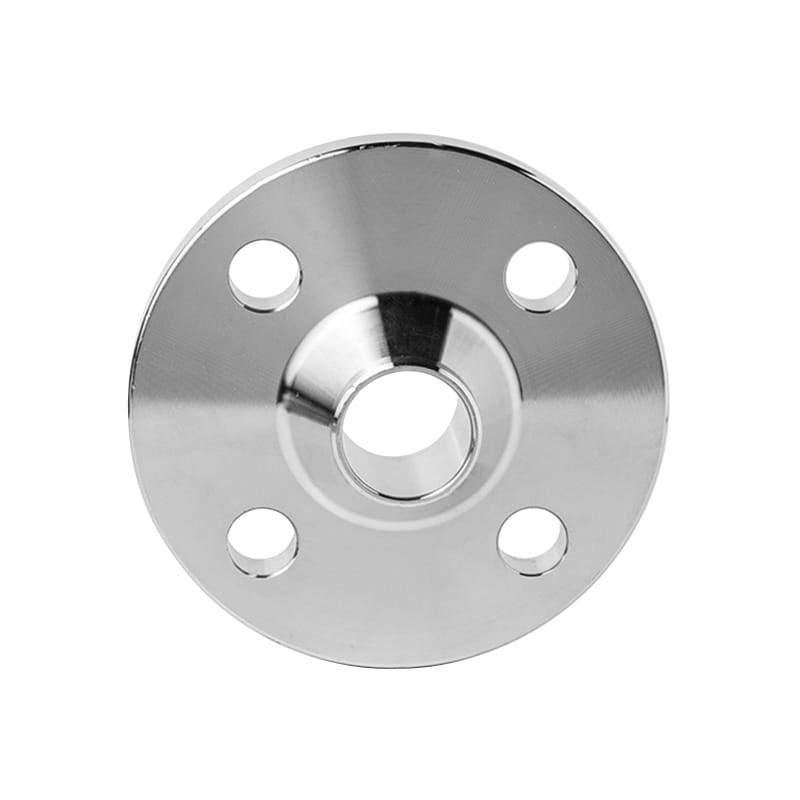

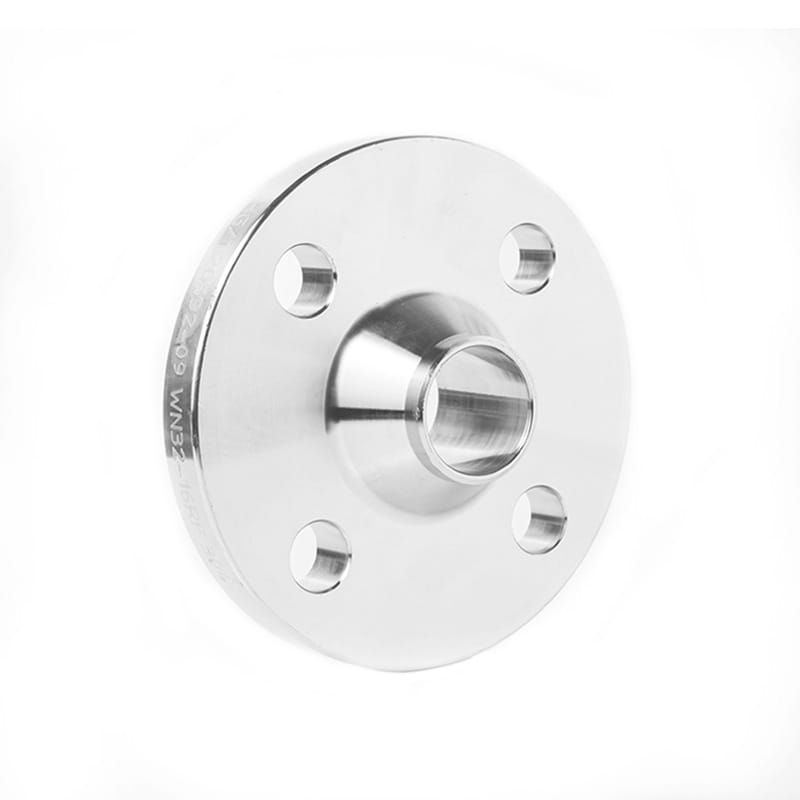

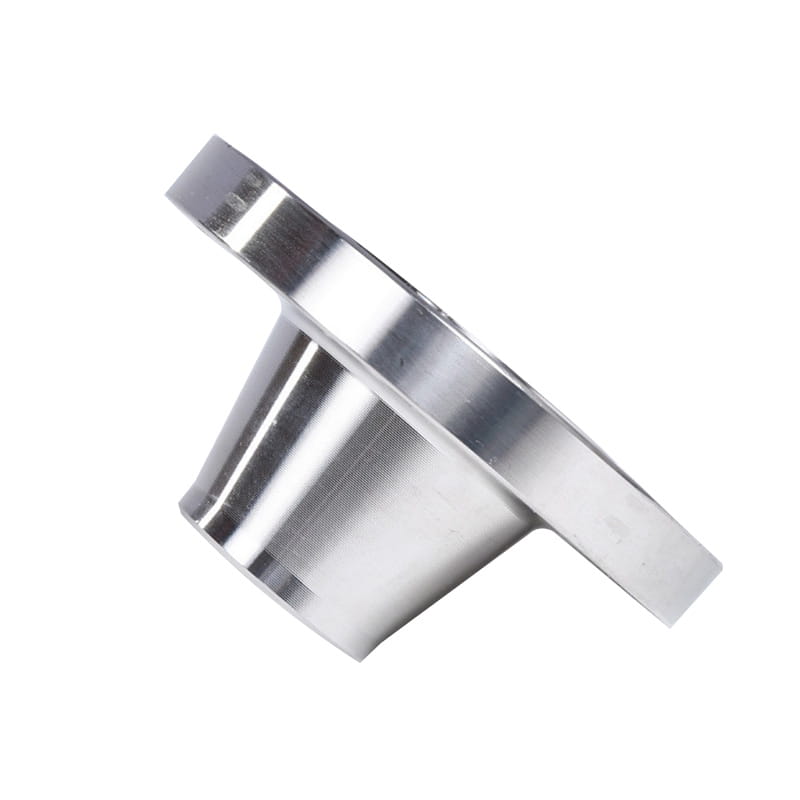

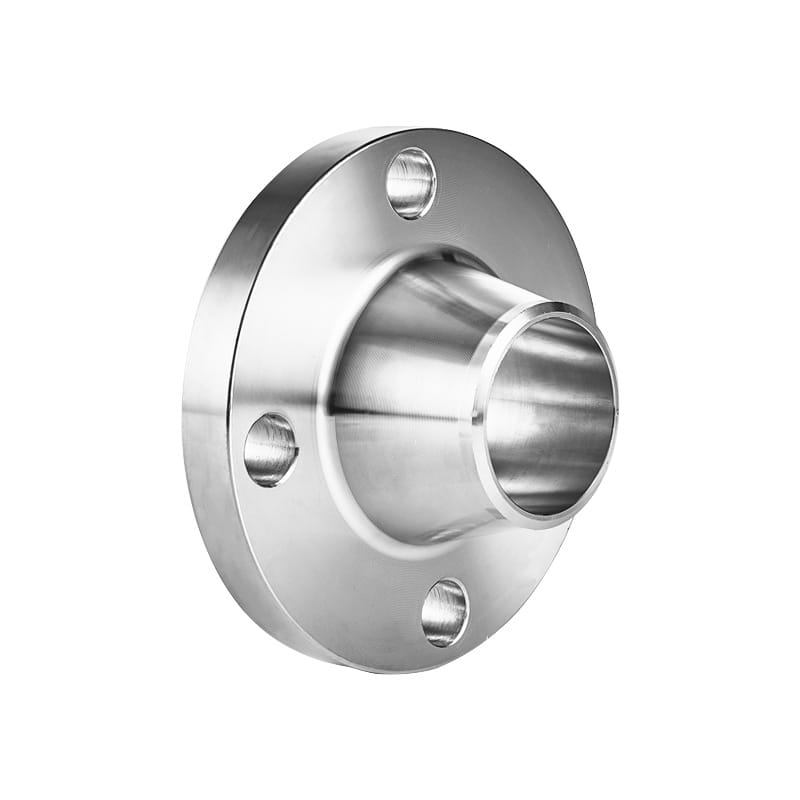

Kaynak boyun flanşları popüler bir flanş tipidir. Uzun bir koni göbeği ve çok sayıda delikli bir jant dahil, sıcaklık /basınç direncini güçlendirmeye ve sağlamaya yardımcı olur ve flanşın cıvata flanşına bağlanması kolaydır.
Konik göbek kaynak boyun flanşının önemli bir özelliğidir. Boyun germe ve ucun kaynakları vardır. Flanş, yüksek ve nispeten doğal formlar sağlamak için boru hattını doğrudan kaynak yapabilir. Bu tür bağlantı, paslanmaz tüp boyunca geçişin basınç kuvvetlerinin flanşın tabanına kademeli olarak dağılımını sağlar, bu da daha yüksek basınç ve daha yüksek sıcaklık çalışma ortamlarında kullanılan bazı etkilere dayanmaya yardımcı olur.
Bu tür flanşlar genellikle yüksek basınçlı borularda veya dikişi patlatmaması veya tehlikeye atmaması için bağlantıda dağıtılması için basınca ihtiyaç duyan borularda kullanılır. Petrol, doğal gaz ve petrokimya endüstrisi gibi kilit alanlarda yaygın olarak kullanılabilirler.
giriiş
| Standart | ANSI/ASME B16.5, BS4505, GOST12820-80, DIN, UNI, EN1092-1, JIS/KS vb. |
| Malzeme | Karbon Çeliği: Q235A, Q235B, Q345BC22.8, ASTM A105, SS400 |
| Yüzey | Antirust yağı, siyah boya, sarı boya, galvanizli |
| Tip | CNC tarafından işlenmiş |
| boyut | DN10-DN2000 |
| Teslimat süresi | 5-30 gün içinde |
| Paketleme | ahşap kasa, kontrplak kılıfları, paletler veya müşterilerin gereksinimlerine göre |
| Başvuru | Petrol, doğal gaz, petrokimya ve diğer alanlarda yaygın olarak kullanılır |

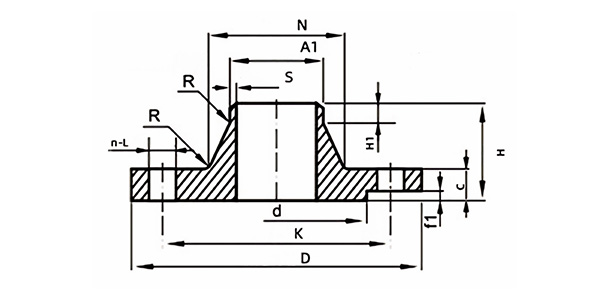

| DN | A | B | D | K | L | N | Th | C | N | S > | H1 | R | H | |
|
|
|
|
|
|
|
|
|
| A | B |
|
|
|
|
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | M12 | 16 | 28 | 28 | 1.8 | 6 | 4 | 35 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 16 | 32 | 32 | 2.0 | 6 | 4 | 38 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 18 | 40 | 40 | 2.3 | 6 | 4 | 40 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 18 | 46 | 46 | 2.6 | 6 | 4 | 40 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 56 | 56 | 2.6 | 6 | 6 | 42 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 64 | 64 | 2.6 | 7 | 6 | 45 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 18 | 74 | 74 | 2.9 | 8 | 6 | 45 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 8 | M16 | 18 | 92 | 92 | 2.9 | 10 | 6 | 45 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 105 | 105 | 3.2 | 10 | 6 | 50 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 20 | 131 | 131 | 3.6 | 12 | 8 | 52 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 156 | 156 | 4.0 | 12 | 8 | 56 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 22 | 184 | 184 | 4.5 | 12 | 10 | 56 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 12 | M20 | 24 | 235 | 234 | 6.3 | 16 | 10 | 62 |
| 250 | 273 | 273 | 405 | 355 | 26 | 12 | M24 | 26 | 292 | 292 | 6.3 | 16 | 12 | 70 |
| 300 | 323.9 | 325 | 460 | 410 | 26 | 12 | M24 | 28 | 344 | 344 | 7.1 | 16 | 12 | 78 |
| 350 | 355.6 | 377 | 520 | 470 | 26 | 16 | M24 | 30 | 390 | 410 | 8.0 | 16 | 12 | 82 |
| 400 | 406.4 | 426 | 580 | 525 | 30 | 16 | M27 | 32 | 445 | 464 | 8.0 | 16 | 12 | 85 |
| 450 | 457 | 480 | 640 | 585 | 30 | 20 | M27 | 40 | 490 | 512 | 8.0 | 16 | 12 | 87 |
| 500 | 508 | 530 | 715 | 650 | 33 | 20 | M30 | 44 | 548 | 578 | 8.0 | 16 | 12 | 90 |
| 600 | 610 | 630 | 840 | 770 | 36 | 20 | M33 | 54 | 652 | 670 | 8.8 | 18 | 12 | 95 |
| 700 | 711 | 720 | 910 | 840 | 36 | 24 | M33 | 36 | 755 | 759 | 8.8 | 18 | 12 | 100 |
| 800 | 813 | 820 | 1025 | 950 | 39 | 24 | M36*3 | 38 | 855 | 855 | 10.0 | 20 | 12 | 105 |
| 900 | 914 | 920 | 1125 | 1050 | 39 | 28 | M36*3 | 40 | 955 | 954 | 10.0 | 20 | 12 | 110 |
| 1000 | 1016 | 1020 | 1255 | 1170 | 42 | 28 | M39*3 | 42 | 1058 | 1060 | 10.0 | 22 | 16 | 120 |
| 1200 | 1219 | 1220 | 1485 | 1390 | 48 | 32 | M45*3 | 48 | 1262 | 1260 | 12.5 | 30 | 16 | 130 |
| 1400 | 1422 | 1420 | 1685 | 1590 | 48 | 36 | M45*3 | 52 | 1456 | 1456 | 14.2 | 30 | 16 | 145 |
| 1600 | 1626 | 1620 | 1930 | 1820 | 56 | 40 | M52*3 | 58 | 1668 | 1668 | 16 | 35 | 16 | 160 |
| 1800 | 1829 | 1820 | 2130 | 2020 | 56 | 44 | M52*3 | 62 | 1870 | 1870 | 17.5 | 35 | 16 | 170 |
| 2000 | 2032 | 2020 | 2345 | 2230 | 62 | 48 | M56*3 | 66 | 2070 | 2072 | 20 | 40 | 16 | 180 |
