SS kaynaklı 90 ° dirsekler Tüp Tespitler Paslanmaz Çelik Boru Direkleri

Öğe

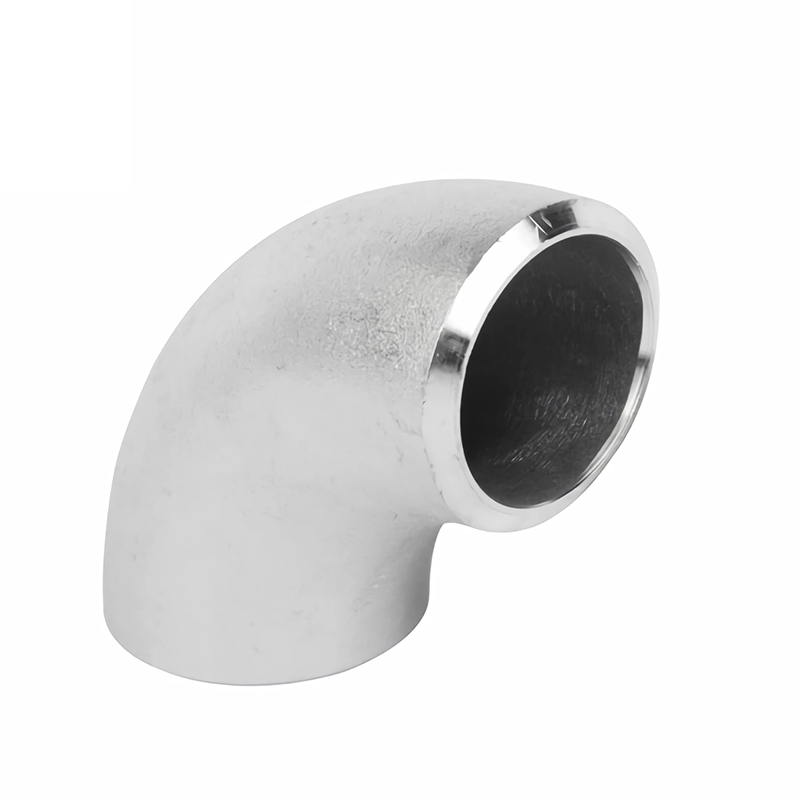

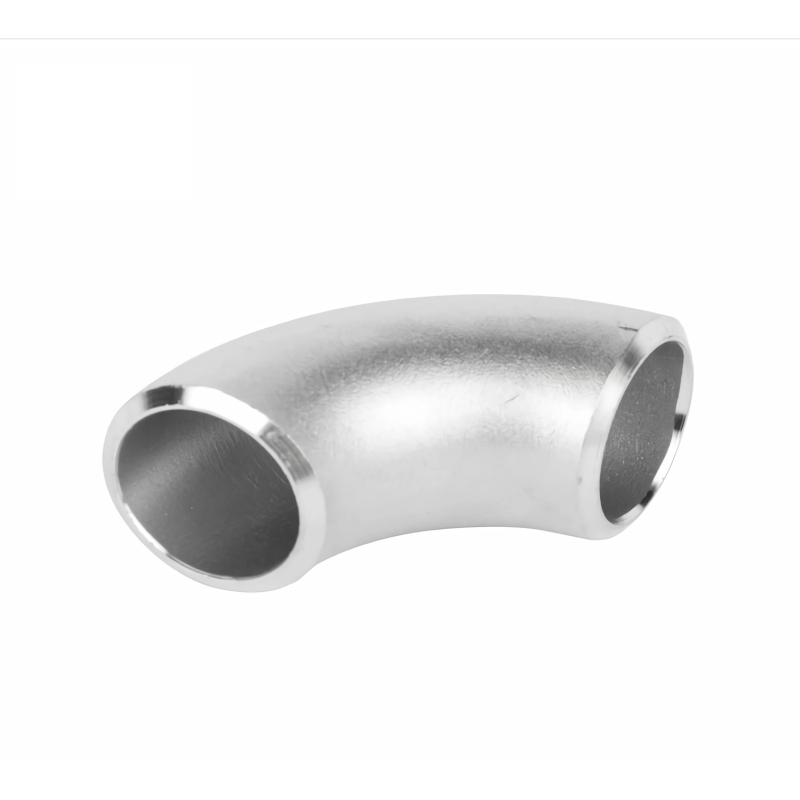

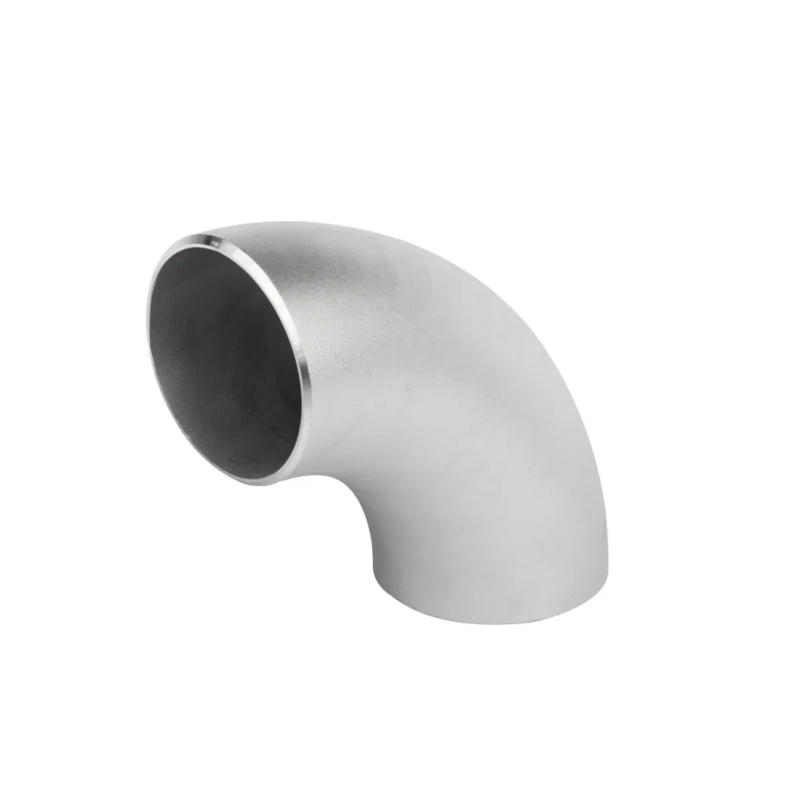

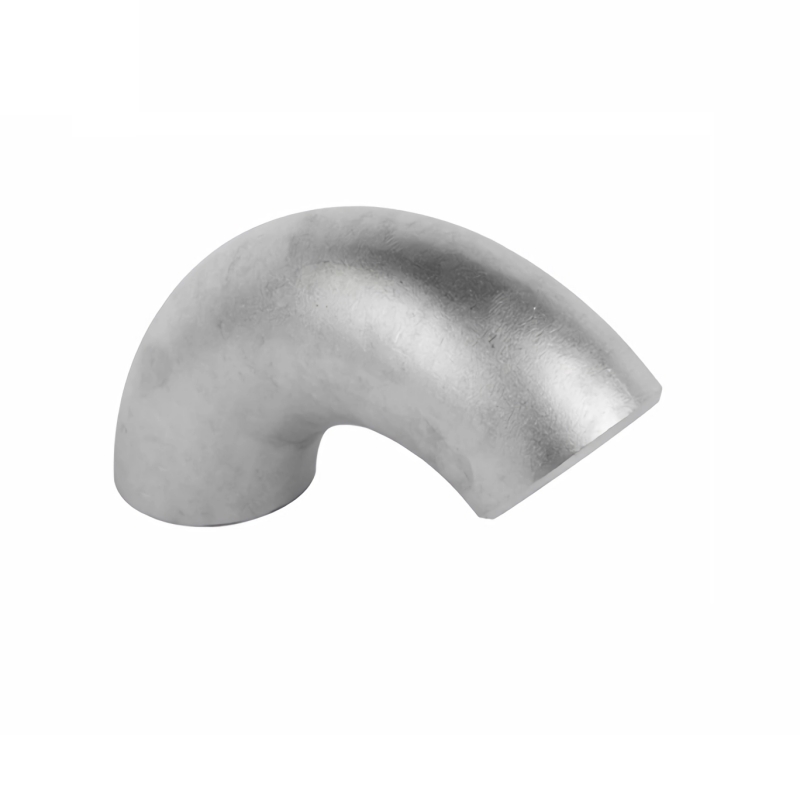

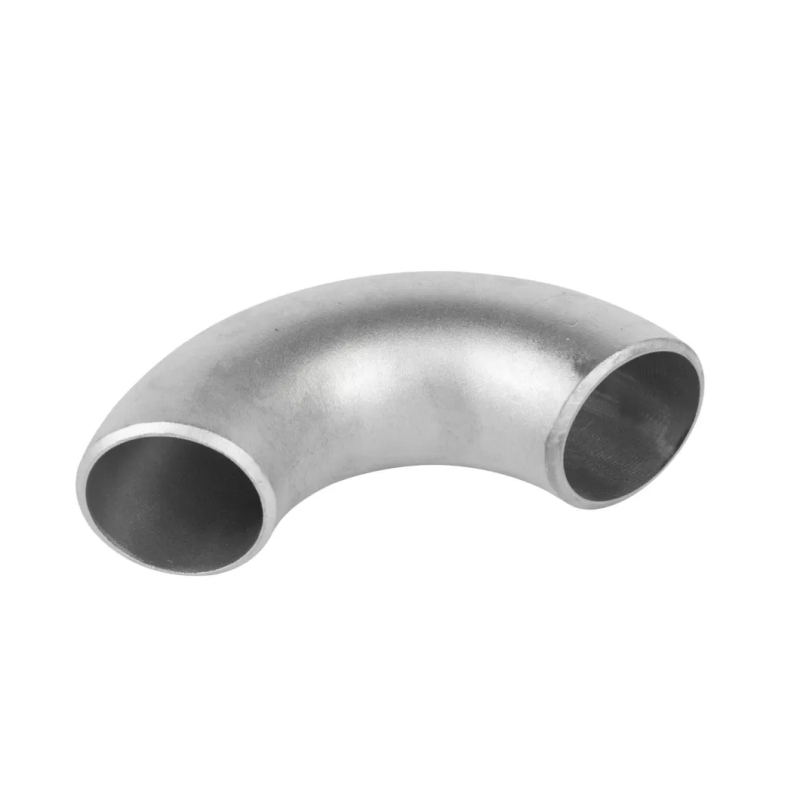

Paslanmaz çelik 90 ° dirsekler

Standart

ANSI, DIN, JIS, EN, GB (MSS SP-97)

Malzeme notları

Karbon Çelik, Alaşım Çelik, Paslanmaz Çelik 304, Paslanmaz Çelik 316, SDSS WCB, LCB, LC3, WC5, WC9, C5, C12, CA6NM, CA15, CF8M, CF8C, CF8, CF3, N7M, CW6M, CN7M, M35-1, N7M, CW6M, CN7M, M35-1, N7M, CW6M,

Yüzey

Kum haddeleme, kum patlaması, asit temizliği.

Tip

Döküm, kaynak

boyut

1/2-12 ”

Teslimat süresi

Ön ödemeli aldıktan sonra 5-30 gün içinde

Paketleme

Ahşap kasa veya palet

Başvuru

Su, buhar, hava, gaz, yağ vb. Bağlantılar için uygundur. .

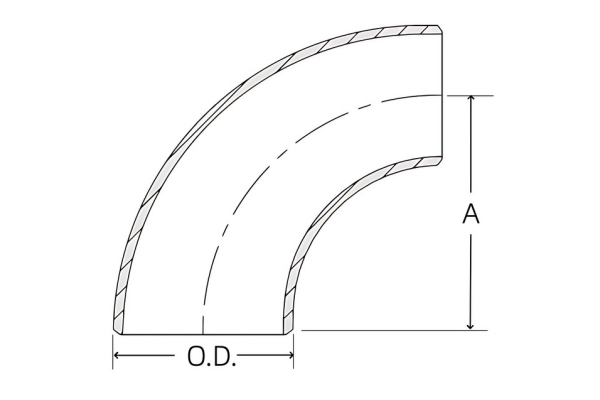

Nominal boru boyutu

O.D.

Duvar kalınlığı

Uzun
Yarıçap

Kısa

Yarıçap

5s

10s

40'lar

80'ler

1/2

0.840

0.065

0.083

0.109

0.147

1.50

-

3/4

1.050

0.065

0.083

0.113

0.154

1.12

-

1

1.3150

0.065

0.109

0.133

0.179

1.50

1.00

1 1/4

1.660

0.065

0.109

0.140

0.191

1.88

1.25

1 1/2

1.900

0.065

0.109

0.145

0.200

2.25

1.50

2

2.375

0.065

0.109

0.154

0.218

3.00

2.00

2 1/2

2.875

0.083

0.120

0.203

0.276

3.75

2.50

3

3.50

0.083

0.120

0.216

0.300

4.50

3.00

3 1/2

4.00

0.083

0.120

0.226

0.318

5.25

3.50

4

4.50

0.083

0.120

0.237

0.337

6.00

4.00

5

5.563

0.109

0.134

0.258

0.375

7.50

5.00

6

6.625

0.109

0.134

0.280

0.432

9.00

6.00

8

8.625

0.109

0.148

0.322

0.500

12.00

8.00

10

10.75

0.134

0.165

0.365

0.500

15.00

10.00

12

12.75

0.156

0.180

0.375

0.500

18.00

12.00
