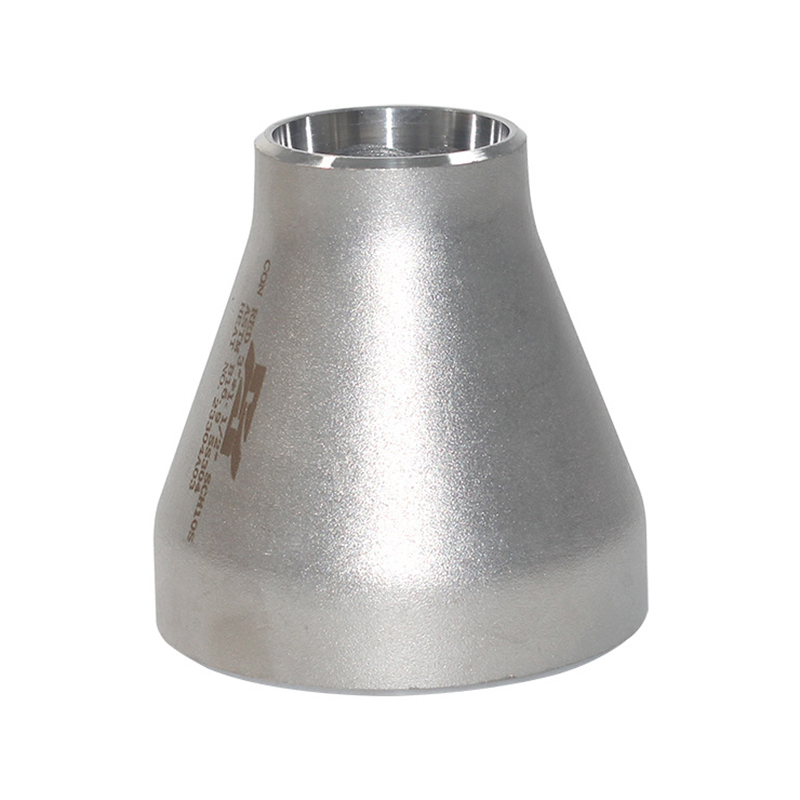

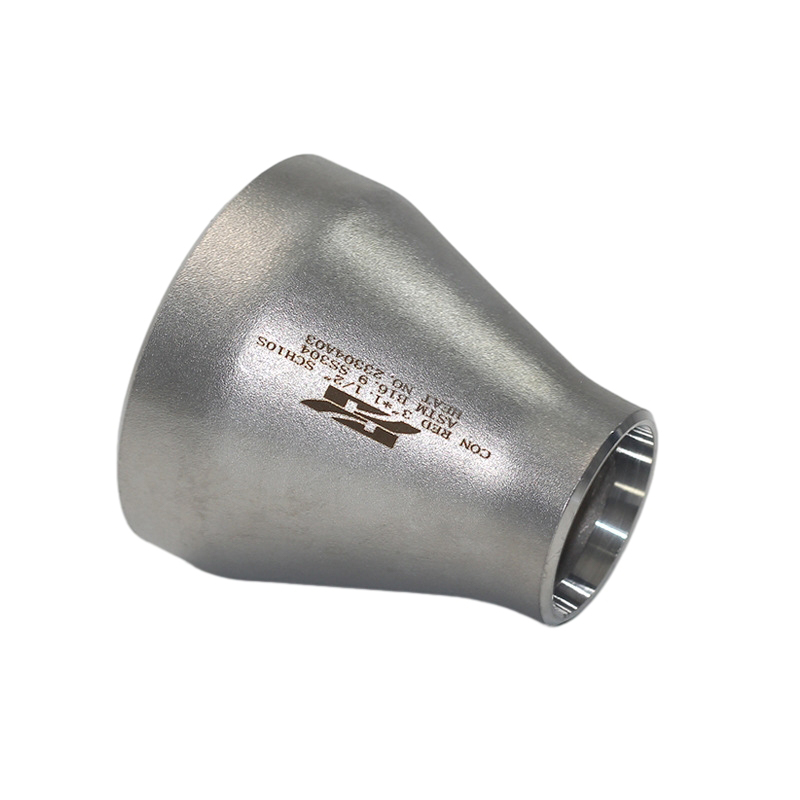

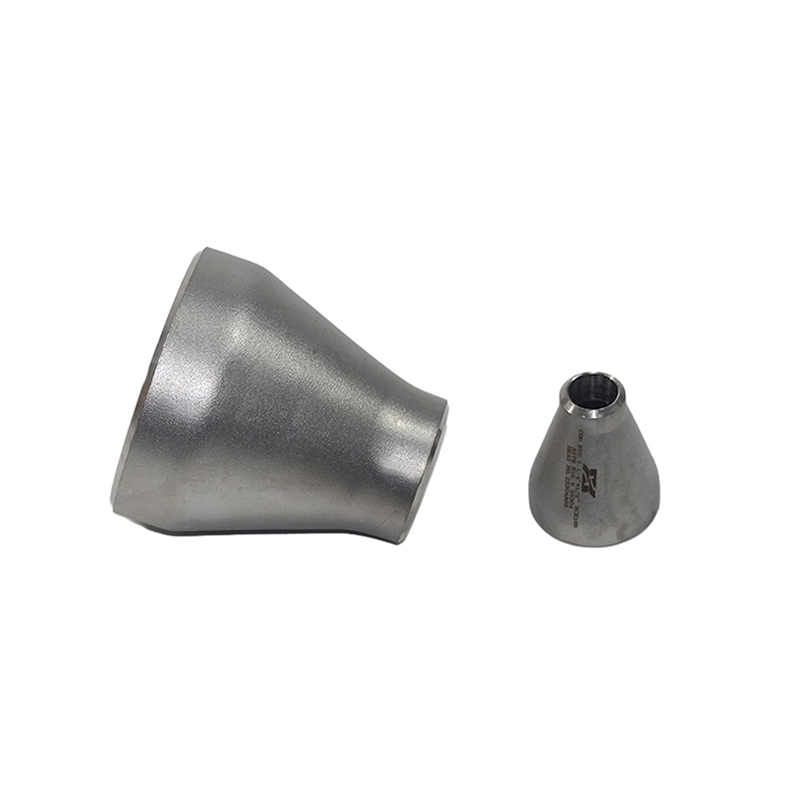

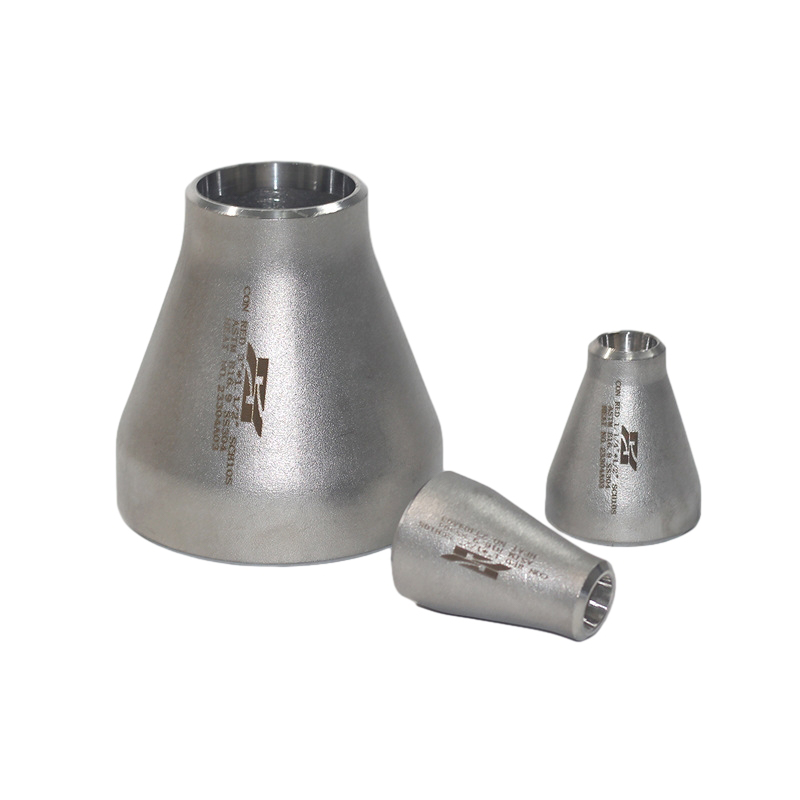

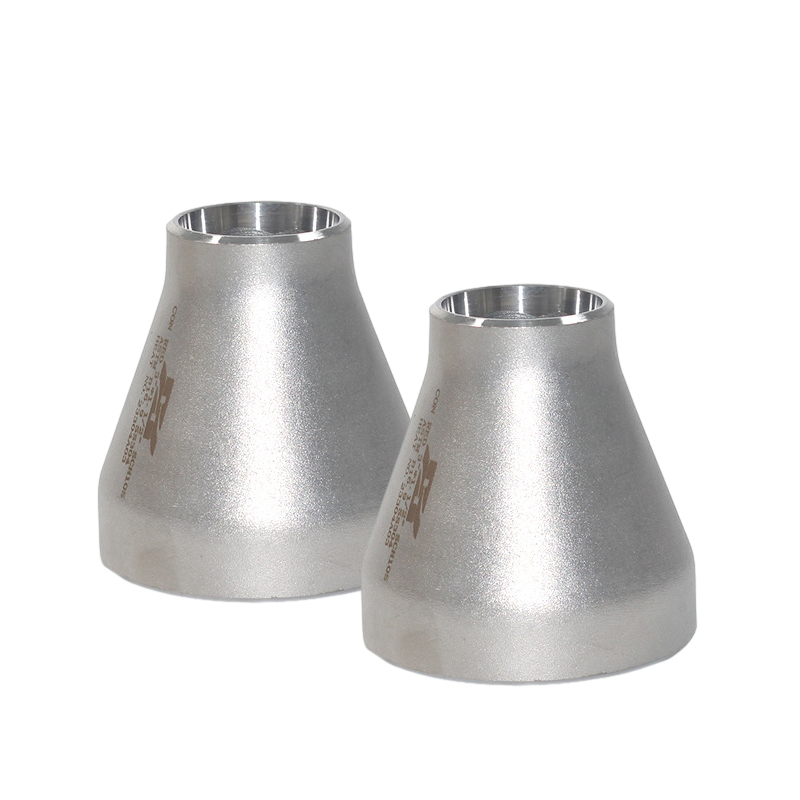

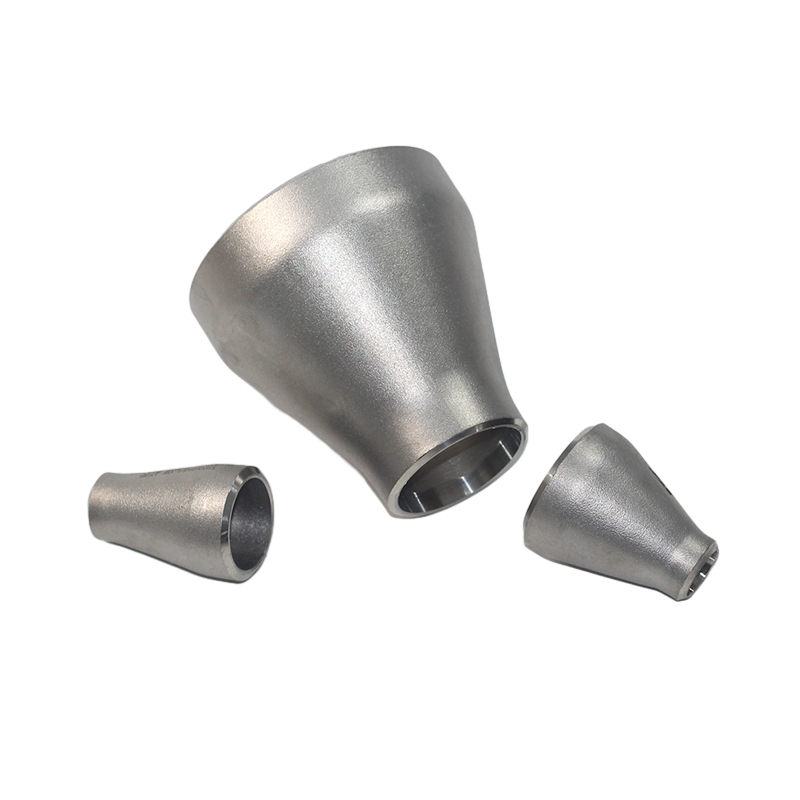

Paslanmaz çelik tüp eşmerkezli redüktör, farklı çaplı iki borudan oluşan bir boru bağlantısıdır ve iki borunun merkezi eksenleri tam olarak aynıdır, bu nedenle eşmerkezli bir redüktör denir ve farklı boyutlardaki boruları bağlamak için kullanılır.

Paslanmaz çelik eşmerkezli redüktörler, büyük bir dış çaplı ve pürüzsüz bir dış yüzeye ve küçük bir iç çapa sahip bir borudan oluşur. İki borunun bağlantı noktaları tamamen hizalanır ve kaynak, soketler veya dişli bağlantılar ile birbirine sabitlenir. Bu yapı, eşmerkezli redüktörün boru sistemine sıvıyı düzgün bir şekilde aktarmasına ve sıvının direncini ve basıncını azaltmasına izin verir.

Konsantrik redüktörler ayrıca 304 paslanmaz çelik veya 316 paslanmaz çelik gibi paslanmaz çelikten yapılmıştır. Paslanmaz çelik korozyon direncine ve yüksek sıcaklık direncine sahip olduğundan, çeşitli ortamların iletimi ve kontrolü için uygundur. Doğru paslanmaz çelik malzemeyi seçmek, boru sisteminizin dayanıklılığını ve güvenilirliğini sağlar.

Konsantrik indirgeyici boru bağlantı parçaları genellikle su yalıtımı ve geliştirilmiş koruma gibi mühendislik alanlarında kullanılır. Avantajlar kararlı bağlantı, iyi sızdırmazlık ve büyük akış hızlarına dayanma yeteneğidir. Ayrıca inşaatta hidroelektrik mühendisliği alanında da kullanılır. Örneğin, bir banyo drenaj sisteminde, farklı çaplardaki drenaj borularını bağlamak için, aşağı boru ve drenaj borusunu bağlamak için eşmerkezli indirgeyici boru bağlantı parçaları kullanmak gerekir. .

Önceki ：Yüksek mukavemetli dövme 304 paslanmaz çelik tüp eşmerkezli redüktörler bağlantı parçaları
SONRAKİ:No next article

giriiş

Eşmerkezli azaltıcılar
Öğe	Paslanmaz çelik tüp eşmerkezli redüktörler
Standart	ASME/ANSI B16.9, MSS SP-43, DIN 2605, JIS B2313
Malzeme	304/304L, 316/316L, vb.
Yüzey	Kum patlaması, turşu, kum haddeleme, vb.
Tip	CNC bitirme işlemi
boyut	3/4-18 ”
Teslimat süresi	Ön ödemeli aldıktan sonra 5-30 gün içinde
Paketleme	Kontrplak kılıfları veya paletler veya müşterilerin gereksinimlerine göre
Başvuru	Petrol, kimyasal, güç, gaz, metalurji, gemi yapımı, inşaat, vb.

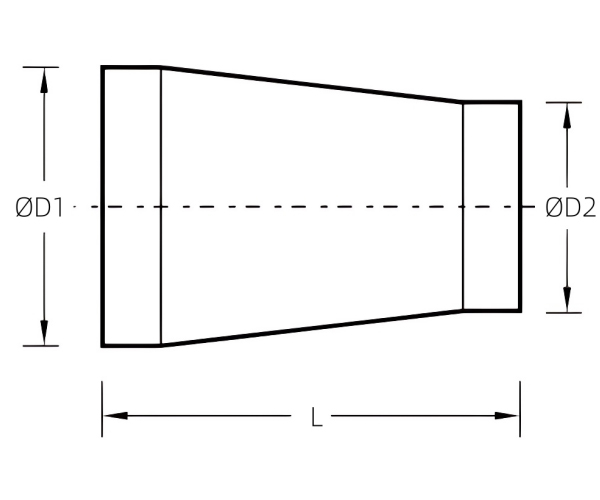

Birim: mm

Nominal çap	Dış Çap	Uzunluk		Nominal çap	Dış Çap	Uzunluk
İÇİNDE	D1 × D2	L		İÇİNDE	D1 × D2	L
3/4 × 1/2	26.7 × 21.3	38.1		18 × 10	457.2 × 273.1	381.0
3/4 × 3/8	26.7 × 17.1	38.1		20 × 18	508.0 × 457.2	508.0
1 × 3/4	33.4 × 26.7	50.8		20 × 16	508.0 × 406.4
1 × 1/2	33.4 × 21.3	50.8		20 × 14	508.0 × 355.6
1 1/4 × 1	42.2 × 33.4	50.8		20 × 12	508.0 × 323.9
1 1/4 × 3/4	42.2 × 26.7			22 × 20	558.8 × 508.0	508.0
1 1/4 × 1/2	42.2 × 21.3			22 × 18	558.8 × 457.2
1 1/2 × 1 1/4	48.3 × 42.2	63.5		22 × 16	558.8 × 406.4
1 1/2 × 1	48.3 × 33.4			22 × 14	558.8 × 355.6
1 1/2 × 3/4	48.3 × 26.7			24 × 22	609.6 × 558.8	508.0
1 1/2 × 1/2	48.3 × 21.3			24 × 20	609.6 × 508.0
2 × 1 1/2	60.3 × 48.3	76.2		24 × 18	609.6 × 457.2
2 × 1 1/4	60.3 × 42.2			24 × 16	609.6 × 406.4
2 × 1	60.3 × 33.4			26 × 24	660.4 × 609.6	609.6
2 × 3/4	60.3 × 26.7			26 × 22	660.4 × 508.0
2 1/2 × 2	73.0 × 60.3	88.9		26 × 20	660.4 × 457.2
2 1/2 × 1 1/2	73.0 × 48.3			26 × 18	660.4 × 406.4
2 1/2 × 1 1/4	73.0 × 42.2			28 × 24	711.2 × 660.4	609.6
2 1/2 × 1	73.0 × 33.4			28 × 22	711.2 × 609.6
3 × 2 1/2	88.9 × 73.0	88.9		28 × 20	711.2 × 508.8
3 × 2	88.9 × 60.3			28 × 18	711.2 × 457.2
3 × 1 1/2	88.9 × 48.3			30 × 28	762.0 × 711.2	609.6
3 × 1 1/2	88.9 × 48.3			30 × 26	762.0 × 660.4
3 × 1 1/4	88.9 × 42.2			30 × 24	762.0 × 609.6
3 1/3 × 3	101.6 × 88.9	101.6		30 × 20	762.0 × 508.0
3 1/2 × 2 1/2	101.6 × 73.0			32 × 30	812.8 × 762.0	609.6
3 1/2 × 2	101.6 × 60.3			32 × 28	812.8 × 711.2
3 1/2 × 1 1/2	101.6 × 48.3			32 × 26	812.8 × 660.4
3 1/2 × 1 1/4	101.6 × 42.2			32 × 24	812.8 × 609.6
4 × 3 1/2	114.3 × 101.6	101.6		34 × 32	863.6 × 812.8	609.6
4 × 3	114.3 × 88.9			34 × 30	863.6 × 762.0
4 × 2 1/2	114.3 × 73.0			34 × 26	863.6 × 660.4
4 × 2	114.3 × 60.3			34 × 24	863.6 × 609.6
4 × 1 1/2	114.3 × 48.3			36 × 34	914.4 × 863.6	609.6
5 × 4	141.3 × 114.3	127.0		36 × 32	914.4 × 812.8
5 × 3 1/2	141.3 × 101.6			36 × 30	914.4 × 762.0
5 × 3	141.3 × 88.9			36 × 26	914.4 × 660.4
5 × 2 1/2	141.3 × 73.0			36 × 24	914.4 × 609.6
5 × 2	141.3 × 60.3			38 × 36	965.2 × 914.4	609.6
6 × 5	168.3 × 141.3	139.7		38 × 34	965.2 × 863.6
6 × 4	168.3 × 114.3			38 × 32	965.2 × 812.8
6 × 3 1/2	168.3 × 101.6			38 × 30	965.2 × 762.0
6 × 3	168.3 × 88.9			38 × 28	965.2 × 711.2
6 × 2 1/2	168.3 × 73.0			38 × 26	965.2 × 660.4
8 × 6	219.1 × 168.3	152.4		40 × 38	1016.0 × 965.2	609.6
8 × 5	219.1 × 141.3			40 × 36	1016.0 × 914.4
8 × 4	219.1 × 114.3			40 × 34	1016.0 × 863.8
8 × 3 1/2	219.1 × 101.6			40 × 32	1016.0 × 812.8
10 × 8	273.1 × 219.1	177.8		40 × 30	1016.0 × 762.0
10 × 6	273.1 × 168.3			42 × 40	1066.8 × 1016.0	609.6
10 × 5	273.1 × 141.3			42 × 38	1066.8 × 965.2
10 × 4	273.1 × 114.3			42 × 36	1066.8 × 914.4
12 × 10	323.9 × 273.1	203.2		42 × 34	1066.8 × 863.6
12 × 8	323.9 × 219.1			42 × 32	1066.8 × 812.8
12 × 6	323.9 × 168.3			42 × 30	1066.8 × 762.0
12 × 5	323.9 × 141.3			44 × 42	1117.6 × 1066.8	609.6
14 × 12	355.6 × 323.9	330.2		44 × 40	1117.6 × 1016.0
14 × 10	355.6 × 273.1			44 × 38	1117.6 × 965.2
14 × 8	355.6 × 219.1			44 × 36	1117.6 × 914.4
14 × 6	355.6 × 168.3			46 × 44	1168.4 × 1117.6	711.2
16 × 14	406.4 × 355.6	355.6		46 × 42	1168.4 × 1064.8
16 × 12	406.4 × 323.9			46 × 40	1168.4 × 1016.0
16 × 10	406.4 × 273.1		46 × 36	1168.4 × 965.2
16 × 8	406.4 × 219.1		48 × 46	1219.2 × 1168.4	711.2
18 × 16	457.2 × 406.4	381.0	48 × 44	1219.2 × 1117.6
18 × 14	457.2 × 355.6		48 × 42	1219.2 × 1066.8
18 × 12	457.2 × 323.9		48 × 40	1219.2 × 1016.0
