Konik İplikler Paslanmaz boru fişleri kararlı ve tutarlı bir conta sağlar

Konik İplikler Paslanmaz boru fişleri kararlı ve tutarlı bir conta sağlar

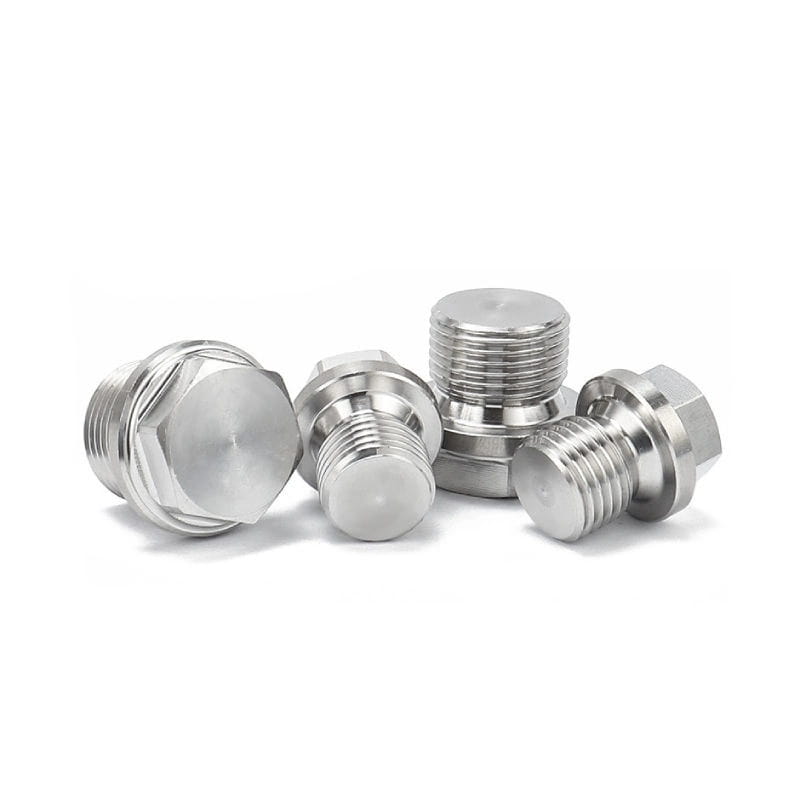

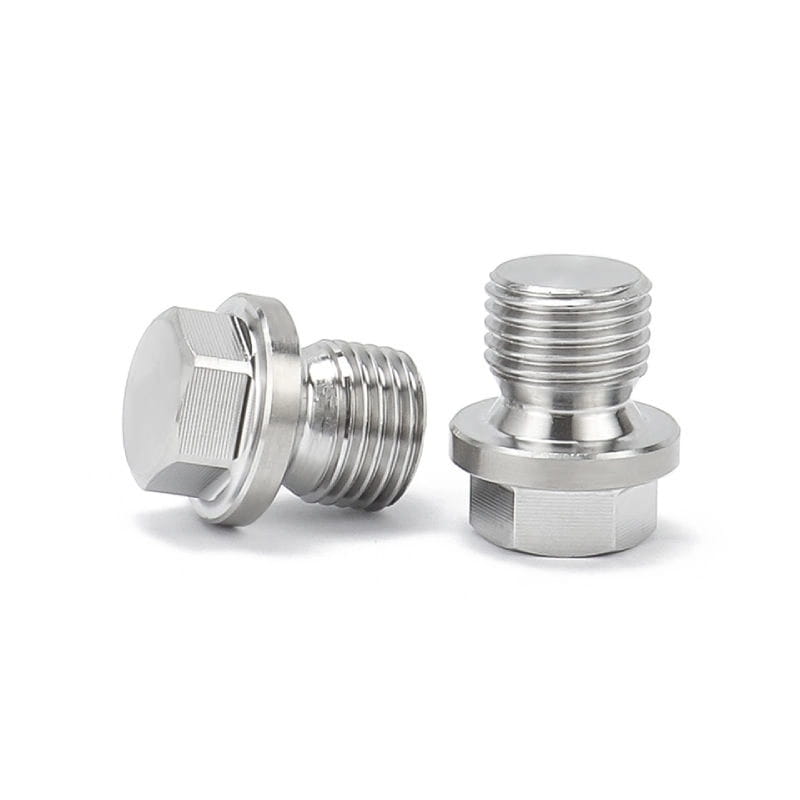

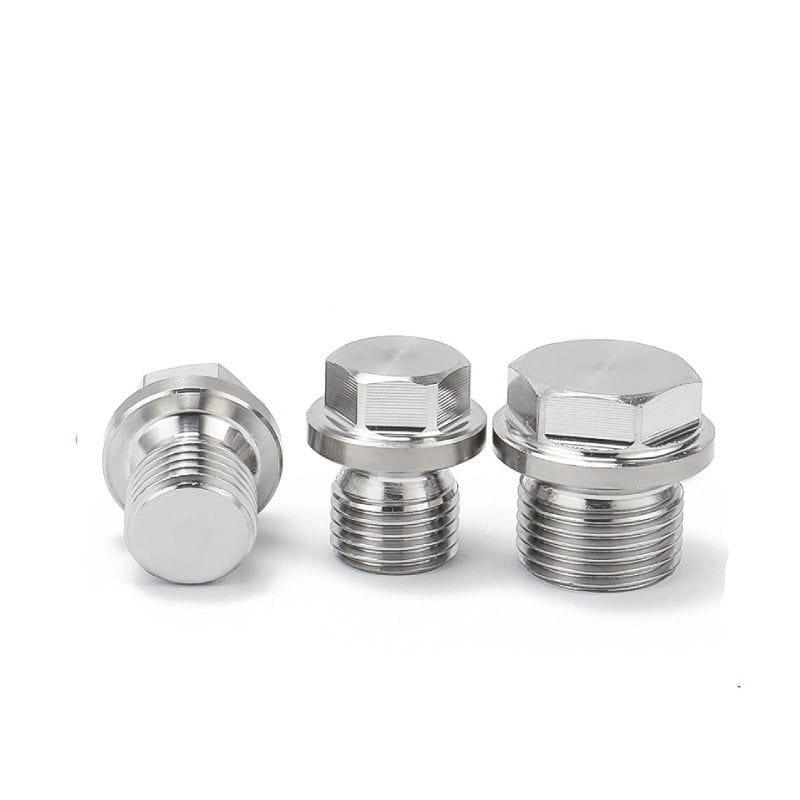

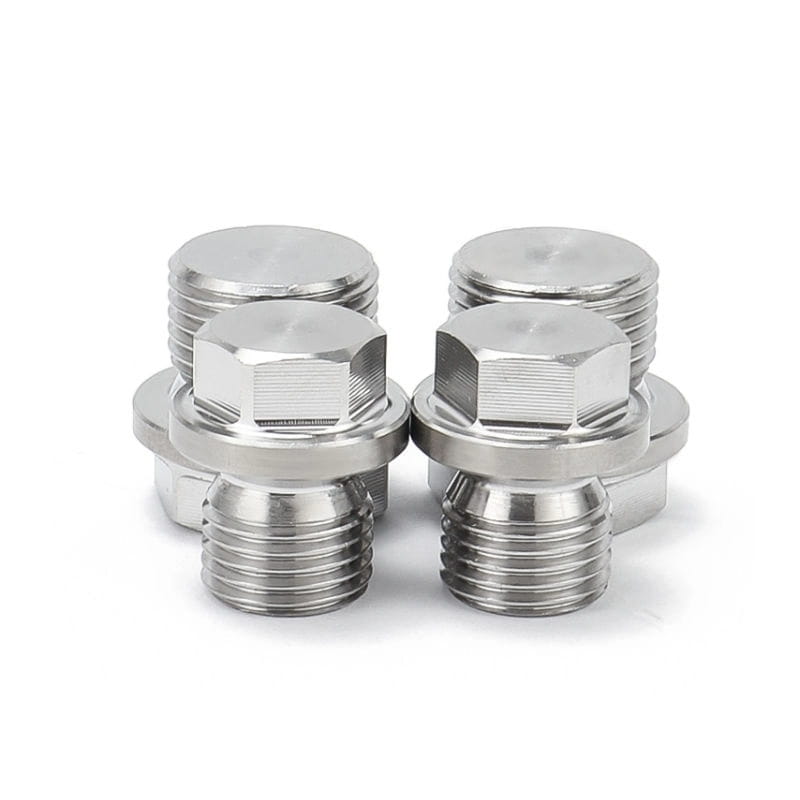

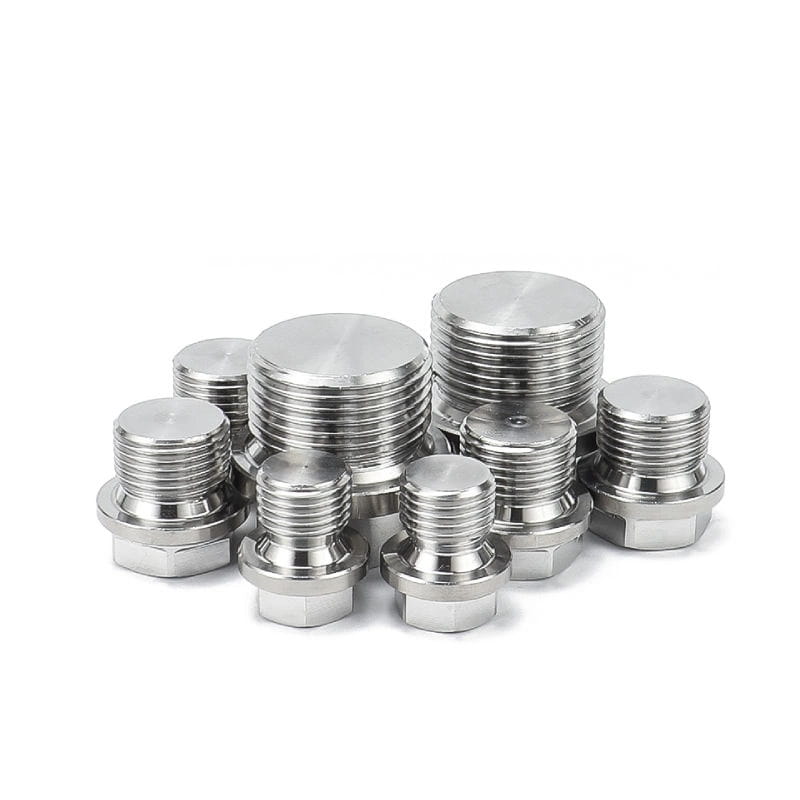

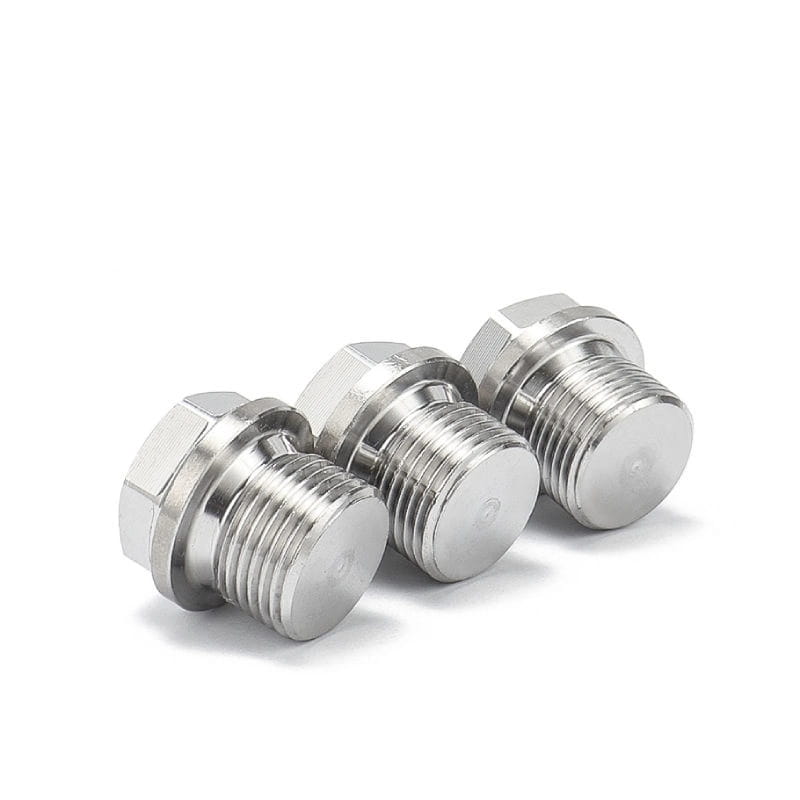

Boru fişleri, bir ucunda konik bir şaft ve diğer tarafta bir tahrik bölümü olan silindirik metal bağlantı parçalarıdır. Bir boruyu bağlamak için basit ve ucuz bir yöntemdir. Konik iplikler hafif bir koni profiline sahiptir, bu da erkek ve dişi ipliklerin birbirine karşı sıkıştırılmasına neden olan sıkı bir conta oluşturur. Kullanımda, erkek dişli şaft bir borunun veya muhafazanın dişi ipliğine vidalanır.

Paslanmaz çelik dişli tapalar dişli açıklıklara sokulabilir ve boruların uçlarını kapatabilir, daha kararlı ve tutarlı bir sızdırmazlık sağlar ve kir, nem veya diğer kirleticilerin ipliklerinizi etkilemesini önler. Bir parça vücut tasarımında gelirler ve kolayca yerleştirilmesi kolay fiş montajı bu endüstriyel boru bağlantı parçalarını bakımı ve temizlemeyi çok kolaylaştırır.

Genel olarak, bu boru tapaları genellikle bir kaplama ve korozyona karşı daha iyi direnç için krom veya nikel ile kaplanır.

Bir boru fişinin birincil rolü, sıvıların akışını bloke etmektir, ancak kir ve diğer kirleticilerin bir boruda bir açıklık girmesini önlemek için de kullanılır. Sıhhi tesisat ve inşaattan hidrolik, gaz ve petrol taşımacılığı, tarım, yiyecek ve içecek üretimi ve endüstriyel kimyasal işleme, vb.

Önceki ：Boruların yönünü değiştirmek için kullanılan dişli paslanmaz boru kapakları
SONRAKİ:Erkek NPT iplikleri ile korozyon paslanmaz çelik boru fişlerine direnir

giriiş

Standart	ASTM A312, ANSI B16.9, EN, DIN, GOST, JIS, vb.
Malzeme	Karbon Çeliği: A105, A350 LF2, vb. Boru Hattı Çeliği: ASTM 694 F42, F52, F60, F65, F70 ve vb. Paslanmaz Çelik: A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F347H, A182F347H, A.Ş. Dubleks Paslanmaz Çelik: ASTM A182 F51, F53, F55, UNS31803, SAF2205, UNS32205, UNS32750, UNS32760, 1.4462,1.4410,1.4501 ve vb. Nikel Alaşım: Inconel600, Inconel625, Inconel690, Incoloy800, Incoloy 825, Incoloy 800H, C22, C-276, Monel400, Alloy20 vb.
Yüzey	Yuvarlanan kum, ayna, saç çizgisi, kum patlaması, fırça, parlak
Tip	CNC veya Torna Makinesi tarafından
boyut	M10-64
Teslimat süresi	Ön ödemeli aldıktan sonra 5-30 gün içinde
Paketleme	Sarılı-Kartal Pallet veya Denize Güveç Ahşap Kılıfta
Başvuru	Petrol/Havacılık/Metalurji/Yarı İletken/Elektrik İstasyonu

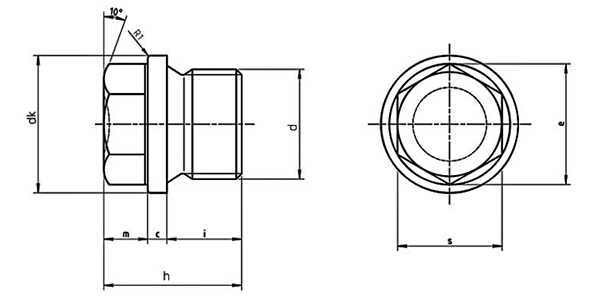

VBenDalı DBenş			M10	M12	-	-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
D			M10	M12	-	-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
D	Boru		G 1/8 A	-	G 1/4a#	G 1/4a	-	-	G 3/8a#	G 3/8a	-	-	G 1/2a#	G 1/2a	-	-	-
P	PitCH 1		1	1.5	-	-	1.5	1.5	-	-	1.5	1.5	-	-	1.5	1.5	1.5
	PitCH 2		-	-	-	-	-	-	-	-	-	2*	-	-	-	-	-
c	Min = noMinal boyut		3	3	3	3	3	3	3	3	4	4	4	4	4	4	4
	makSimum		3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	4.5	4.5	4.5	4.5	4.5	4.5	4.5
dk	Max = nominal boyut		14	17	18	18	19	21	22	22	23	25	26	26	27	29	31
	min		13.57	16.57	17.57	17.57	18.48	20.48	21.48	21.48	22.48	24.48	25.48	25.48	26.48	28.48	30.38
e	min	DIN 475-1	-	-	-	-	-	18.72	18.72	18.72	18.72	20.88	20.88	20.88	20.88	23.91	-
		Din ISO 272	10.89	14.2	14.2	14.2	14.2	17.59	17.59	17.59	17.59	19.85	19.85	19.85	19.85	22.78	26.17
i	Nominal boyut		8	12	8	12	12	12	8	12	12	14	10	14	14	14	16
	min		7.8	11.8	7.8	11.8	11.8	11.8	7.8	11.8	11.8	13.8	9.8	13.8	13.8	13.8	15.8
	makSimum		8.2	12.2	8.2	12.2	12.2	12.2	8.2	12.2	12.2	14.2	10.2	14.2	14.2	14.2	16.2
h	≈		17	21	17	21	21	21	17	21	24	26	22	26	26	27	30
m	Nominal boyut		6	6	6	6	6	6	6	6	8	8	8	8	8	9	10
	min		5.76	5.76	5.76	5.76	5.76	5.76	5.76	5.76	7.71	7.71	7.71	7.71	7.71	8.71	9.71
	maksimum		6.24	6.24	6.24	6.24	6.24	6.24	6.24	6.24	8.29	8.29	8.29	8.29	8.29	9.29	10.29
s	DIN 475-1	maksimum	-	-	-	-	-	17	17	17	17	19	19	19	19	22	-
		min						16.57	16.57	16.57	16.57	18.48	18.48	18.48	18.48	21.16	-
	Din ISO 272	maksimum	10	13	13	13	13	16^	16^	16^	16^	18^	18^	18^	18^	21^	24
		min	9.64	12.57	12.57	12.57	12.57	15.57	15.57	15.57	15.57	17.57	17.57	17.57	17.57	20.16	23.16
1000 birim ≈Kg başına			12	20.3	20	23.8	25	35.2	32.2	38.1	48.6	64.5	57.8	66.6	73.4	93.5	120

Vidalı diş			-	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
d			-	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
d	Boru		G 3/4a#	G 3/4a	-	G 1A	-	G 1 1/8a	-	G 1 1/4a	-	G 1 1/2a	-	G 1 3/4a	-	G 2a	-
P	Pitch 1		-	-	1.5	-	1.5	1.5	-	1.5	1.5	1.5	1.5	-	-	-	-
	Pitch 2		-	2	2	2	2	-	2	2	2	2	2	-	2	2	2
c	min = nominal boyut		4	4	4	5	5	5	5	5	5	5	5	5	5	5	5
	maksimum		4.5	4.5	4.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5
dk	Max = nominal boyut		32	32	36	39	42	44	46	49	52	55	60	62	64	68	72
	min		31.38	31.38	35.38	38.38	41.38	43.38	45.38	48.38	51.26	54.26	59.26	61.26	63.26	67.26	71.26
e	min	DIN 475-1	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		Din ISO 272	26.17	26.17	26.17	29.56	29.56	29.56	29.56	32.95	32.95	32.95	32.95	32.95	32.95	32.95	32.95
i	Nominal boyut		12	16	16	16	16	16	16	16	16	16	16	20	20	20	20
	min		11.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	19.8	19.8	19.8	19.8
	maksimum		12.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	20.2	20.2	20.2	20.2
h	≈		26	30	30	32	32	32	32	33	33	33	33	40	40	40	40
m	Nominal boyut		10	10	10	11	11	11	11	12	12	12	12	15	15	15	15
	min		9.71	9.71	9.71	10.65	10.65	10.65	10.65	11.65	11.65	11.65	11.65	14.65	14.65	14.65	14.65
	maksimum		10.29	10.29	10.29	11.35	11.35	11.35	11.35	12.35	12.35	12.35	12.35	15.35	15.35	15.35	15.35
s	DIN 475-1	maksimum	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		min	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	Din ISO 272	maksimum	24	24	24	27	27	27	27	30	30	30	30	36	36	36	36
		min	23.16	23.16	23.16	26.16	26.16	26.16	26.16	29.16	29.16	29.16	29.16	35	35	35	35
1000 birim ≈Kg başına			109	127	148	195	220	238	255	300	340	375	430	572	620	695	774
