NPT dişli boru bağlantı parçaları ile düşük basınçlı paslanmaz çelik birliği

Öğe

Paslanmaz çelik birliği

Standart

3A, Din, SMS, IDF, BPE, BS, ISO

Malzeme

Paslanmaz çelik

Yüzey

CNC işlenmiş

Tip

Yatırım Döküm Foundry- Balmumu Kayıp Teknoloji

boyut

1/8 "-3"

Teslimat süresi

Ön ödemeli aldıktan sonra 5-30 gün içinde

Paketleme

Shrink Wrapper- Carton-Cirwood Kılıfı

Başvuru

Paslanmaz çelik boru sistemi alanında yiyecek, içecek, kimyasal, eczane, biyoteknoloji, kozmetik ve diğer endüstriler

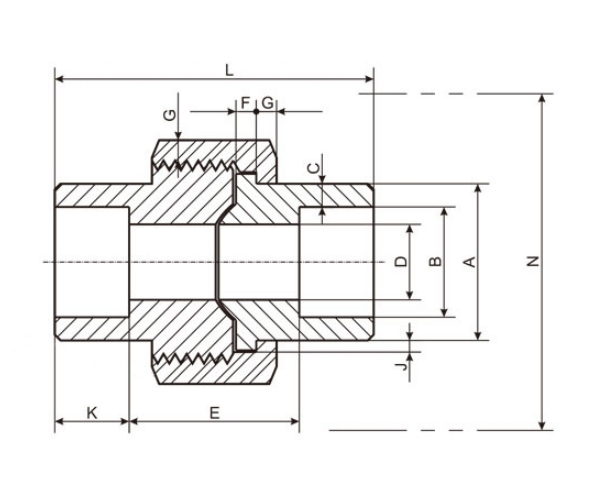

NPS

Boyut

A

B

C

D (maKs.)

D (Min)

k

E

F

G

J (Min)

L

N

1/8 "

6

14.7

9.88

2.41

8.43

6.34

9.5

22.4

3.18

3.18

1.24

41.4

50.8

1/4 "

8

19

12.96

3.02

11.13

9.45

9.5

22.4

3.18

3.18

1.24

41.4

50.8

3/8 "

10

22.9

16.5

3.2

14.27

13.51

9.5

27

3.43

3.43

1.37

46

55.9

1/2 "

15

27.7

20.24

3.73

17.86

17.07

9.5

30

3.68

3.68

1.5

49

58.4

3/4 "

20

33.5

25.68

3.91

23.01

21.39

12.5

31.9

4.06

4.06

1.68

56.9

66

1 "

25

41.4

32.3

4.55

28.98

27.74

12.5

37

4.57

4.45

1.85

62

78.7

1 1/4 "

32

50.5

40.8

4.85

37.69

35.36

12.5

46.1

5.33

5.21

2.13

71.1

94

1 1/2 "

40

57.2

47.04

5.08

43.54

41.2

12.5

51.5

5.84

5.59

2.31

76.5

111.8

2 "

50

70.1

59.02

5.54

55.58

52.12

16

54.1

6.60

6.35

2.69

86.1

132.1

2 1/2 "

65

85.3

71.28

7.01

66.27

64.31

16

70.4

7.49

7.11

3.07

102.4

149.9

3 "

80

102.4

887.16

7.62

88.25

77.27

16

77

8.26

8.00

3.53

109

175.3
