Basınçlı kap için yüksek basınçlı paslanmaz çelik boru kapakları (uç kapaklar)

Basınçlı kap için yüksek basınçlı paslanmaz çelik boru kapakları (uç kapaklar)

Boru ucunun borunun ucuna kaynak yapmak için kullanılan boru bağlantı parçaları, boruyu örtmek için paslanmaz çelik boru kapakları (uç kapaklar) olarak adlandırılır. Genellikle korozyona dayanıklı ve yüksek sıcaklığa dayanıklı olan paslanmaz çelik malzemeden yapılmıştır.

Paslanmaz çelik boru kapaklarının sınıflandırılması:

1. Paslanmaz çelik boru Yuvarlak kapaklar: Yuvarlak kapaklar en yaygın kapak türleridir ve endüstriyel üretimde yaygın olarak kullanılır. Genellikle, tabanı kabın üstüne kaynaklanır. Ortak alanlar arasında sıvılaştırılmış gaz, depolama tankları, yeraltı depolama vb.

2. Paslanmaz Çelik Boru Oval Kapaklar: Oval kapaklar gıda, ilaç ve farmasötik endüstrilerde ve yüksek hijyen gereksinimlerine sahip diğer durumlarda yaygın olarak kullanılır. Yapısı yuvarlak kapaklara benzer, ancak daha büyük bir yarıçapa sahip.

3. Paslanmaz çelik boru soket kapakları: Soket kapakları, altta silindirik bir kısım ve yarı küresel bir kısımdan oluşur. Soket kapakları, yüksek basınç ve yüksek sıcaklık koşulları altında uygulamalar için uygundur.

Paslanmaz çelik boru kapaklarının (uç kapakları) kullanımı:

1. Konteynerin iyi hava geçirmezliği: Paslanmaz çelik boru kapakları (uç kapaklar), kaptaki gaz veya sıvının sızmasını etkili bir şekilde önleyebilen ve kabın içindeki malzemenin hava geçirmesini sağlayabilen kaynak teknolojisini benimser.

2. Belirli bir iç basıncına dayanabilir: Kafa, yüksek kaliteli kalın duvarlı paslanmaz çelik ile dökülür ve çok fazla baskıya dayanabilen kaynak yoluyla kabına bağlanır. Konteyner normal şekilde çalıştığında, iç basınç kafaya hareket edecektir. Paslanmaz çelik boru kapaklarının (uç kapakları), kabın kararlı ve güvenli çalışmasını sağlamak için yüksek iç basınca dayanabilmesi gerekir.

3. Belirli bir harici basınca dayanabilir: Genellikle kap bağımsız bir birim değildir ve diğer birimlerle birlikte çalışması gerekir. Şu anda, belirli bir iç basıncı taşımanın yanı sıra, bazı kapların da tüm sistemin güvenliğini sağlamak için dış baskıya dayanabilmesi gerekir.

Özet:

Paslanmaz çelik boru kapakları, su temini boru hatları, gaz boru hatları, kimyasal boru hatları vb. Gibi çeşitli boru hattı sistemlerinde yaygın olarak kullanılır. Yabancı maddelerin bakım ve temizlik sırasında boru hattına girmesini önlemek için boru hattı bağlantı noktalarını kapatmak için kullanılabilirler. Ayrıca, boru hattı sisteminin bütünlüğünü ve güvenliğini sağlamak için gaz veya sıvı basınç testi için paslanmaz çelik boru kapakları kullanılabilir. .

Önceki ：Paslanmaz tüp uç kapaklarının üretilmesinde yaygın problemlerin analizi
SONRAKİ:No next article

giriiş

Boru kapakları
Öğe	Paslanmaz çelik boru kapakları
Standart	ASTM, ASME, DIN, GOST, JIS, vb.
Malzeme	Karbon çelik, alaşım çelik, paslanmaz çelik vb.
Yüzey	Kum patlaması
Tip	Soğuk biçimlendirme
boyut	NP 1/2-24 ”
Teslimat süresi	Ön ödemeli aldıktan sonra 5-30 gün içinde
Paketleme	Ahşap kılıf, ahşap palet, vb.
Başvuru	Su temini boru hatları, gaz boru hatları, kimya endüstrisi boru hatları, vb.

304/306STAINLEST ÇELİK BUTKWELD Kapak

Birim: inç

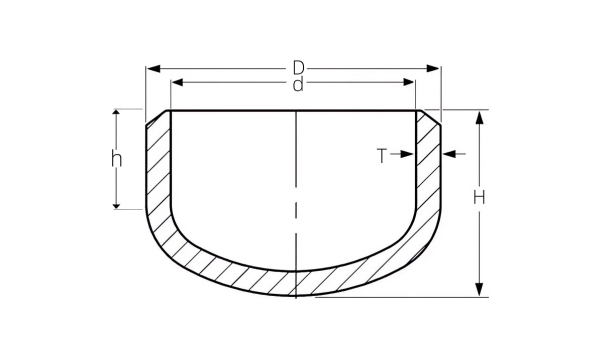

CAP				Çizelge 10s (S/10s)			Program 40S (S/40s veya StD)			Çizelge 80'ler (S/80s veya XH)
NP	D	H	H	D	T	Yaklaşık ağırlık	D	T	Yaklaşık ağırlık	d	T	Yaklaşık ağırlık
1/2	0.840	1.00	0.740	0.674	0.083	0.090	0.622	0.109	0.100	0.546	0.147	0.110
3/4	1.050	1.00	0.680	0.884	0.083	0.120	0.824	0.113	0.130	0.742	0.154	0.140
1	1.315	1.50	1.100	1.097	0.109	0.190	1.049	0.133	0.280	0.957	0.179	0.290
1 1/4	1.660	1.50	1.020	1.442	0.109	0.280	1.380	0.140	0.380	1.278	0.191	0.390
1 1/2	1.900	1.50	0.950	1.682	0.109	0.310	1.610	0.145	0.500	1.500	0.200	0.540
2	2.375	1.50	0.930	2.157	0.109	0.380	2.067	0.154	0.600	1.939	0.218	0.750
2 1/2	2.875	1.50	0.680	2.635	0.120	0.560	2.469	0.203	1.000	2.323	0.276	1.120
3	3.500	2.00	1.020	3.260	0.120	0.880	3.068	0.216	1.560	2.900	0.300	1.870
3 1/2	4.000	2.5	1.400	3.760	0.120	1.250	3.548	0.226	2.250	3.364	0.318	2.500
4	4.500	2.5	1.260	4.260	0.120	1.440	4.026	0.237	2.690	3.826	0.337	3.540
5	5.563	3.00	1.480	5.295	0.134	2.250	5.047	0.258	4.060	4.813	0.375	5.630
6	6.625	3.50	1.700	6.357	0.134	3.000	6.065	0.280	7.120	5.761	0.432	10.000
8	8.625	4.00	1.680	8.329	0.148	5.500	7.981	0.322	12.500	7.625	0.500	16.380
10	10.750	5.00	2.130	10.420	0.165	10.800	10.020	0.365	20.300	9.750	0.500	27.300
12	12.750	6.00	2.630	12.390	0.180	14.400	12.00	0.375	28.800	11.750	0.500	36.600
14	14.000	6.50	2.810	13.624	0.188	18.000	13.250	0.375	35.700	13.000	0.500	48.000
16	16.000	7.00	2.810	15.624	0.188	32.000	15.250	0.375	48.500	15.000	0.500	65.000
18	18.000	8.00	3.310	17.624	0.188	39.600	17.250	0.375	59.400	17.000	0.500	79.200
20	20.000	9.00	3.810	19.564	0.218	60.000	19.250	0.375	75.000	19.000	0.500	88.000
24	24.000	10.50	4.310	23.500	0.250	76.000	23.250	0.375	98.000	23.000	0.500	135.000
