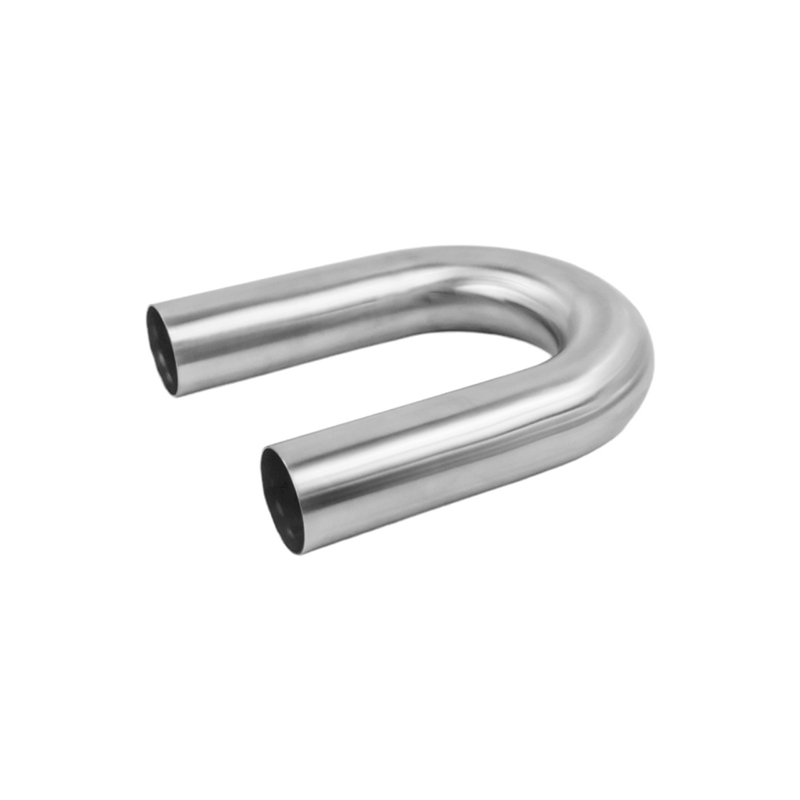

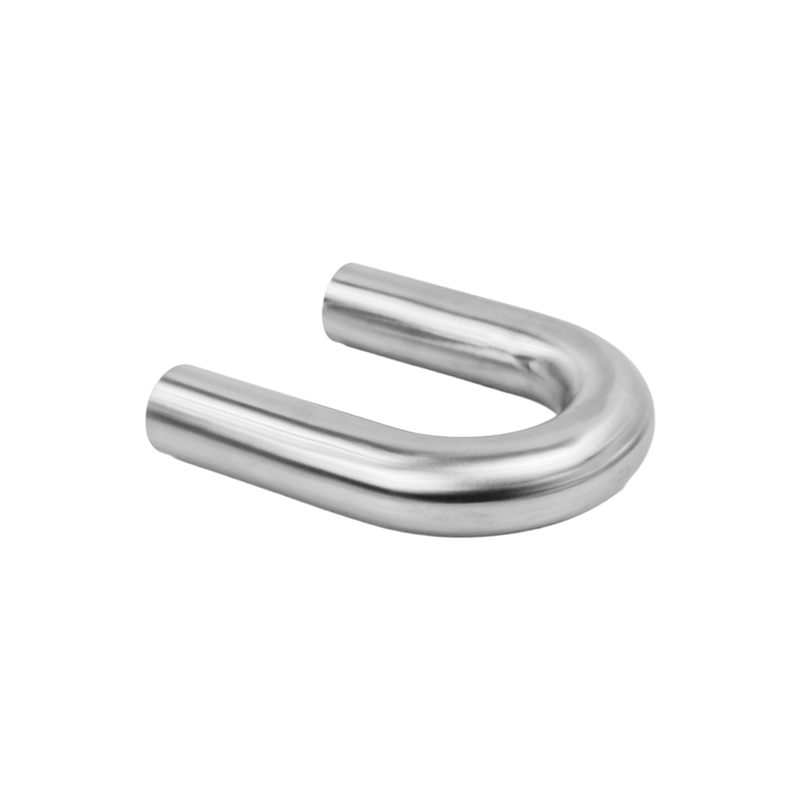

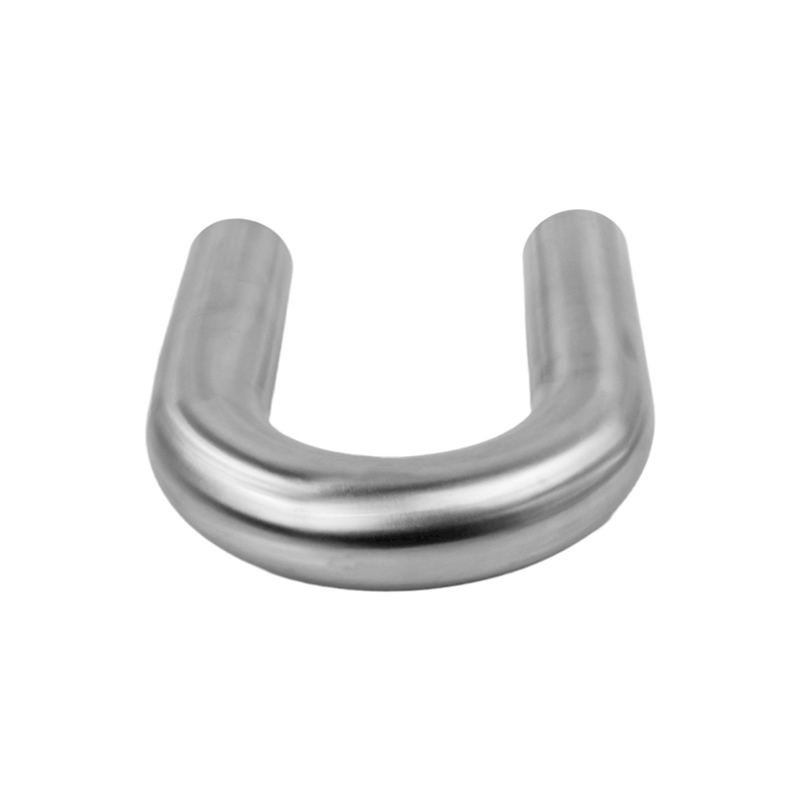

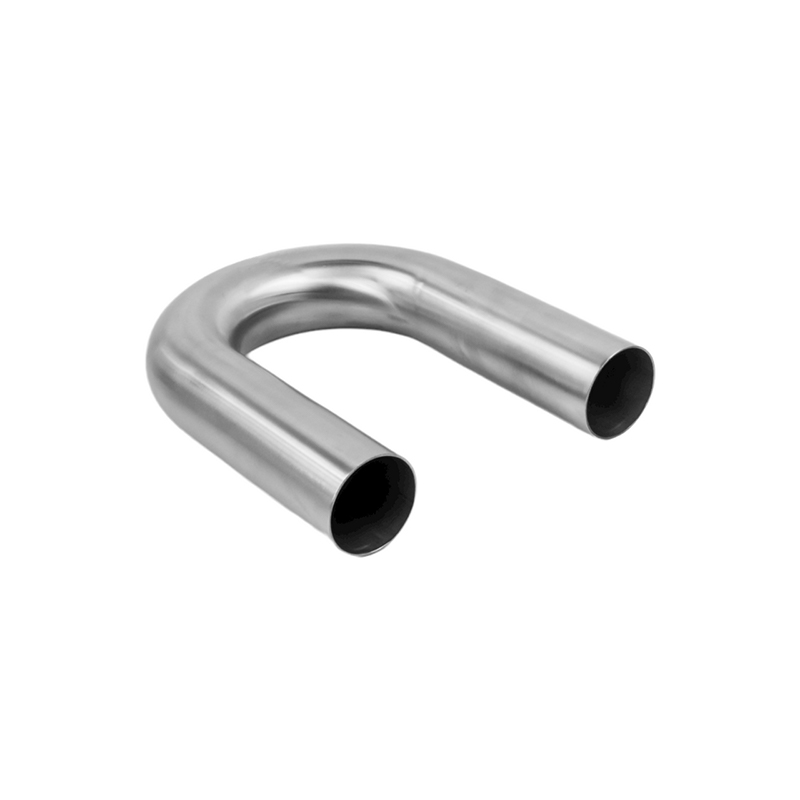

Gıda Sınıfı 304 Paslanmaz Çelik 180 ° Uzun Yarıçap Tüp Bükülmeleri

Gıda Sınıfı 304 Paslanmaz Çelik 180 ° Uzun Yarıçap Tüp Bükülmeleri

Boru sistemleri genellikle karmaşık bir dönüş ağı, yükseklik değişiklikleri, bağlantı parçaları vb.

180 ° mandrel virajları, bir CNC mandrel bükülme kullanılarak cilalı premium derece 304 paslanmaz çelik tüpten yapılır ve kırışıklık veya çizik olmadan iyi bir bükülme sağlamak için özel mandrel kalıplar lazer kesilir ve virajlar daha sonra 180 grit nihayet ultrasonik olarak temizlenir.

304 dereceli paslanmaz çelik, korozyon ve aşınmaya karşı oldukça dirençlidir, uzun süreli performans sağlar ve iyi sonuçlar için MIG veya TIG kaynağı önerilmesine rağmen, ortak kaynak araçlarına sahip diğer birçok parçaya kolayca kaynak yapılır.

Paslanmaz çelik LR (uzun yarıçap) bükülmeleri, 1,5 x çapın merkezden yüz boyutuna sahiptir. Ortak bir dirsek türüdür ve alan mevcut olduğunda ve akış daha kritik olduğunda kullanılırlar.

Paslanmaz çelik 180 ° uzunluğunda yarıçap boru virajları, petrol rafinerileri, atık su yönetim sistemleri, gıda işleme endüstrisi, petrokimya endüstrisi ve özellikle pnömatik taşıma sistemlerinde birçok uygulamada kullanılır.

80 ° mandrel virajlarının özellikleri

Kırışıklıksız, başlangıç çıkıntısı yok, çizik veya puanlama yok, son derece düşük ovalite, görsel olarak estetik yüzey, her iki tarafta bacak uzantısı, kesilmiş testere kenarları. .

Önceki ：Kalın duvar 180 derece paslanmaz çelik mandrel bükülme uzun bacaklar
SONRAKİ:Paslanmaz çelik popo kaynak fırçalanmış 90 ° Kısa Yarıçap (SR) Tüp Bükülmeleri

giriiş

180 ° uzun yarıçaplı tüp virajı
Öğe	Paslanmaz çelik 180 ° uzunlu yarıçap tüp virajları
Standart	GB/5237-2008, ASME B16.9; GB12459; DIN2615; Gost17375; JIS B2311
Malzeme	Paslanmaz Çelik 304/316
Yüzey	Cilalı
Tip	Kaynaklı
boyut	NPS 1/2-42 ”
Teslimat süresi	Ön ödemeli aldıktan sonra 5-30 gün içinde
Paketleme	Kabarcık çanta karton kutusu
Başvuru	Araba egzoz sistemi, makine aksesuarı, petrol, kimyasal endüstriyel, su koruma, vb.

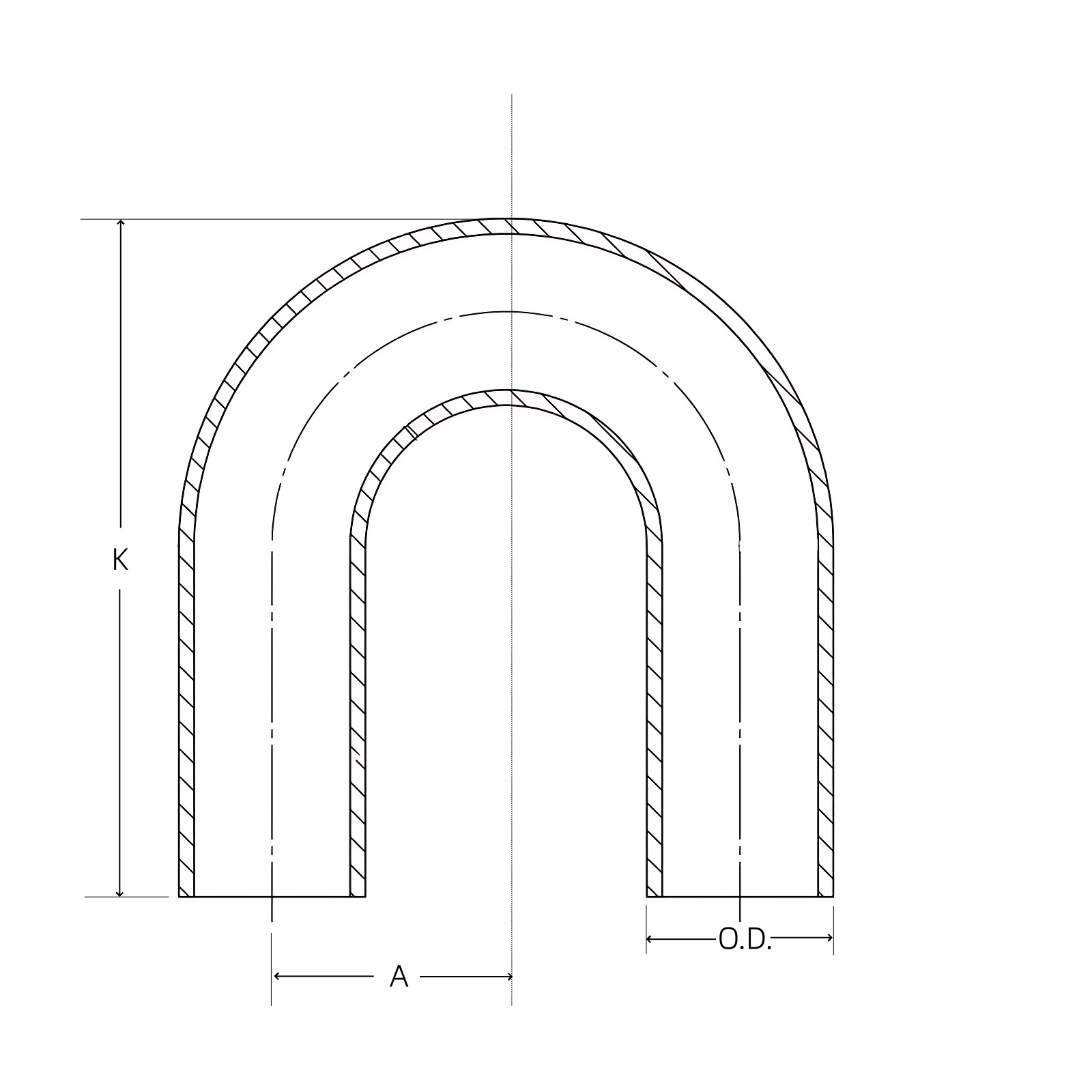

NPS	O.D.	A	K	Duvar kalınlığı
				Işık Duvar	Sch 20	Sch 30	Pist	Sch 40	Sch 60	Rahip	Sch 80	Sch 100	Sch 120	Sch 140	Sch 160	Xx STG
1/2	0.840	1 1/2	1 7/8	0.083	-	-	0.109	0.109	-	0.147	0.147	-	-	-	0.188	0.294
3/4	1.050	1 1/8	1 11/16	0.083	-	-	0.113	0.113	-	0.154	0.154	-	-	-	0.219	0.308
1	1.315	1 1/2	2 3/16	0.109	-	-	0.133	0.133	-	0.179	0.179	-	-	-	0.250	0.358
1 1/4	1.660	1 7/8	2 3/4	0.109	-	-	0.140	0.140	-	0.191	0.191	-	-	-	0.250	0.382
1 1/2	1.900	2 1/4	3 1/4	0.109	-	-	0.145	0.145	-	0.200	0.200	-	-	-	0.281	0.400
2	2.375	3	4 3/16	0.109	-	-	0.154	0.154	-	0.218	0.218	-	-	-	0.344	0.436
2 1/2	2.875	3 3/4	5 3/16	0.120	-	-	0.203	0.203	-	0.276	0.276	-	-	-	0.375	0.552
3	3.500	4 1/2	6 1/4	0.120	-	-	0.216	0.216	-	0.300	0.300	-	-	-	0.438	0.600
3 1/2	4.000	5 1/4	7 1/4	0.120	-	-	0.216	0.216	-	0.318	0.318	-	-	-	-	0.636
4	4.500	6	8 1/4	0.120	-	-	0.237	0.237	-	0.337	0.337	-	0.438	-	0.531	0.674
5	5.563	7 1/2	10 5/16	0.134	-	-	0.258	0.258	-	0.375	0.375	-	0.500	-	0.625	0.750
6	6.625	9	12 5/16	0.134	-	-	0.280	0.280	-	0.432	0.432	-	0.562	-	0.719	0.864
8	8.625	12	16 5/16	0.148	0.250	0.277	0.322	0.322	0.406	0.500	0.500	0.594	0.719	0.812	0.906	0.875
10	10.750	15	20 3/8	0.165	0.250	0.307	0.365	0.365	0.500	0.500	0.594	0.719	0.844	1.000	1.125	1.000
12	12.750	18	24 3/8	0.180	0.250	0.330	0.375	0.406	0.562	0.500	0.688	0.844	1.000	1.125	1.312	1.000
14	14.000	21	28	0.250	0.312	0.375	0.375	0.438	0.594	0.500	0.750	0.938	1.094	1.250	1.406	-
16	16.000	24	32	0.250	0.312	0.375	0.375	0.500	0.656	0.500	0.844	1.031	1.219	1.438	1.594	-
18	18.000	27	36	0.250	0.312	0.438	0.375	0.562	0.750	0.500	0.938	1.156	1.375	1.562	1.781	-
20	20.000	30	40	0.250	0.375	0.500	0.375	0.594	0.812	0.500	1.031	1.281	1.500	1.750	1.969	-
24	24.000	36	48	0.250	0.375	0.562	0.375	0.688	0.969	0.500	1.219	1.531	1.812	2.062	2.344	-
30	30.000	45	60	0.312	0.500	0.625	0.375	-	-	0.500	-	-	-	-	-	-
36	36.000	54	-	0.312	0.500	0.625	0.375	0.750	-	0.500	-	-	-	-	-	-
42	42.000	63	-	-	-	-	0.375	-	-	0.500	-	-	-	-	-	-
