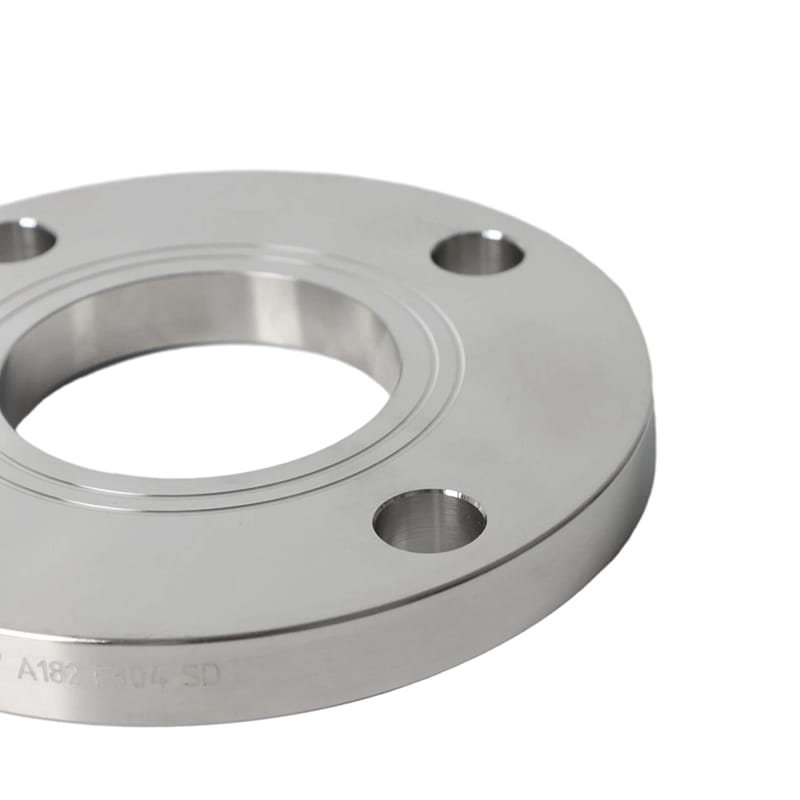

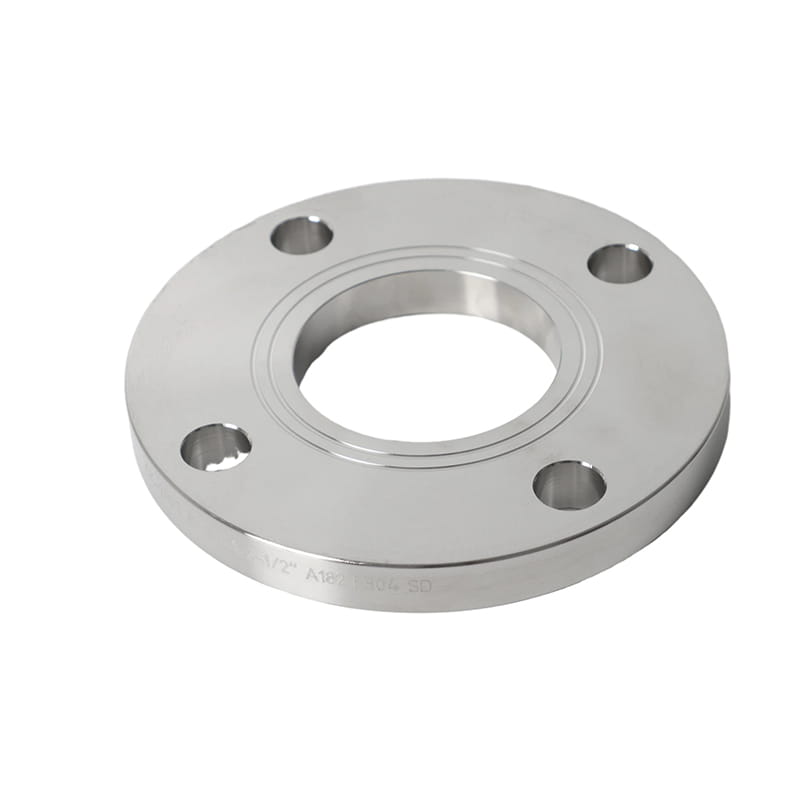

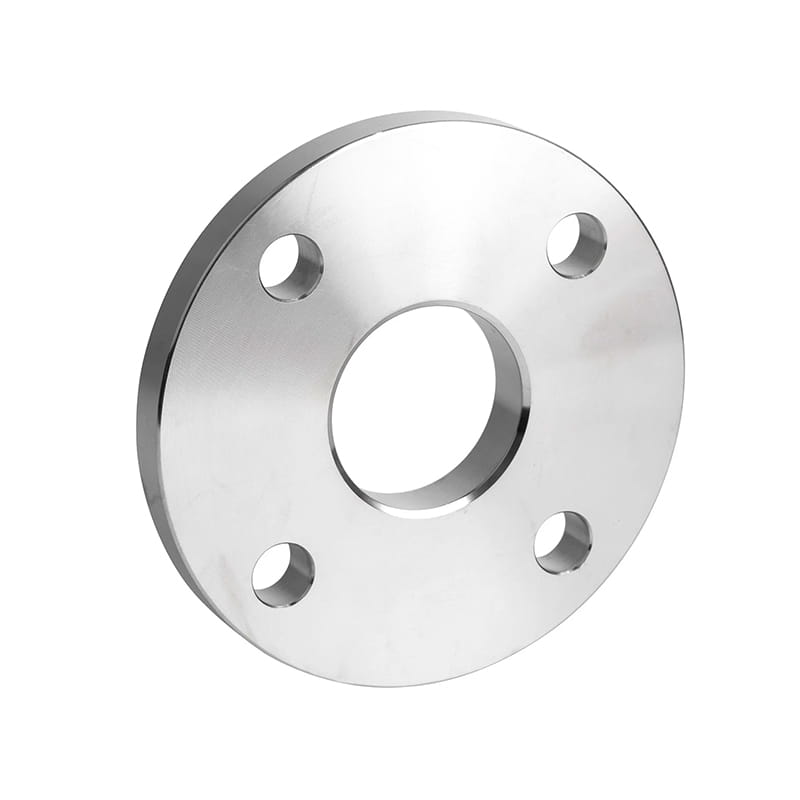

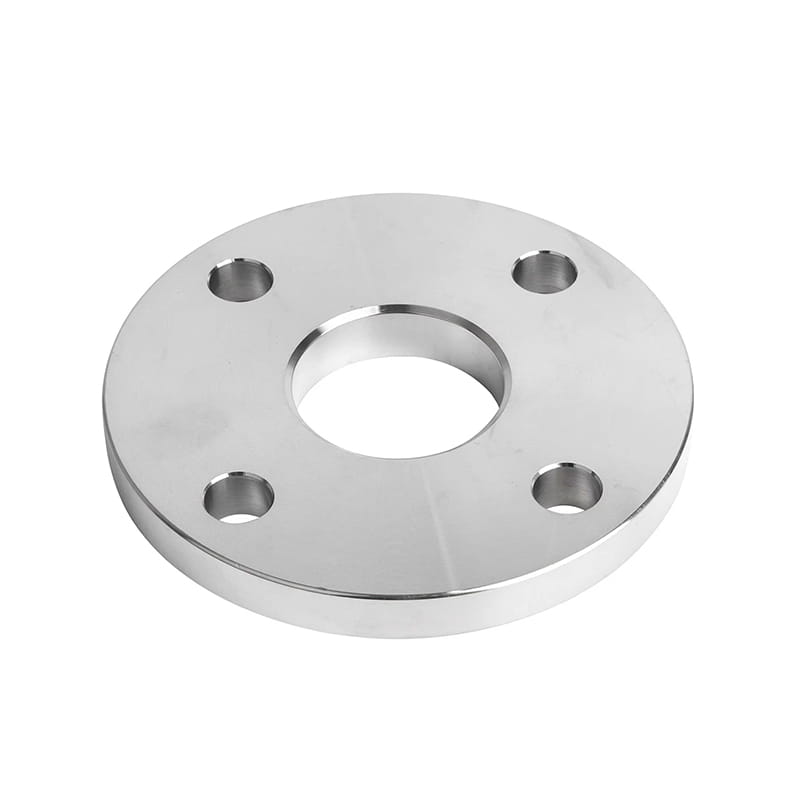

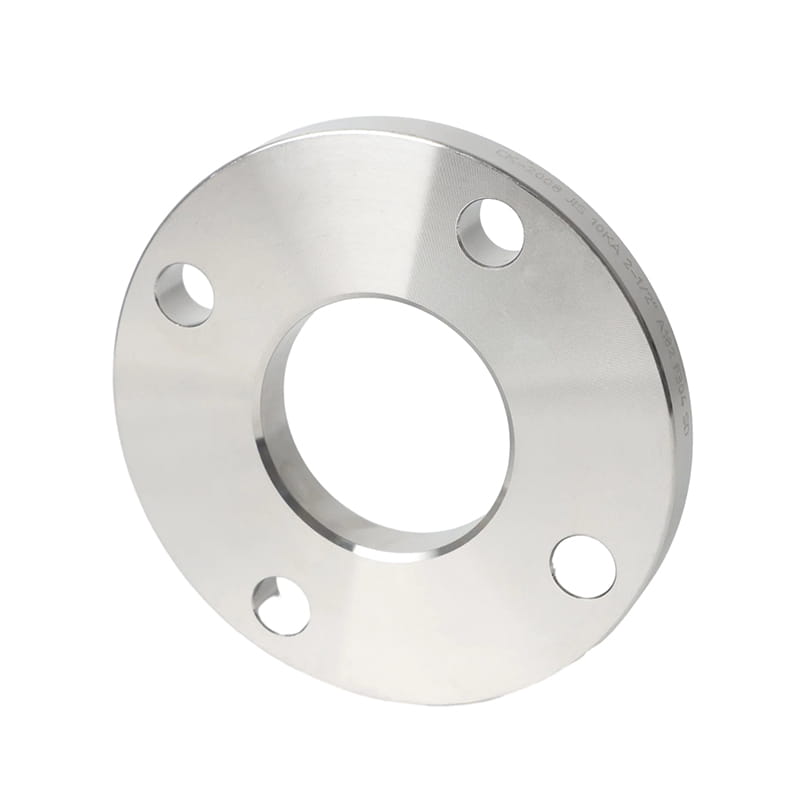

Karbon çelik plaka flanşı çevresinde cıvata delikleri ile

Karbon çelik plaka flanşı çevresinde cıvata delikleri ile

Flanş plakaları, tipik olarak metalden yapılmış, borular ve ekipmanlar için önemli konektörler olarak hizmet veren iki nesneyi bir arada tutmak için kullanılan bir bağlantı makinesi türüdür. Cıvata delikli düz, dairesel bir plakaya sahip, güvenli bir bağlantı sağlarlar.

Bakımı kolaylaştırarak kolay kurulum ve kaldırma sunarlar. Sistem iki bölümden oluşur: borunun bir ucu ve plaka flanşı. İşlem, düz ve dairesel plakayı - plaka flanşını - borunun bir ucuna kaynaklayarak ve daha sonra aradaki bir conta ile birlikte başka bir boruya cıvatalayarak çalışır. Düz tasarımları, yüksek basınçlı ortamlarda güvenilir contaları teşvik ederek tek tip basınç dağılımı sağlar.

Plaka flanşları çok yönlüdür ve çeşitli malzemelerle uyumludur, bu da onları çeşitli endüstriyel uygulamalar için uygun hale getirir. Petrokimya ve üretim gibi endüstrilerde yaygın olarak kullanılan plaka flanşları, sağlam, sızıntıya dayanıklı bağlantılara katkıda bulunur, endüstriyel ortamlarda akışkan taşımacılığının verimliliğini ve güvenliğini ve güvenliğini artırır.

Flanş masası, plaka flanşlarına kesilerek ve şekillendirilerek kolayca yapılabilir. Bu nedenle, diğer flanş türleriyle karşılaştırıldığında, nispeten ucuzdurlar, bu da onları uygun maliyetli bir seçim haline getirir. Ayrıca, farklı basınç seviyeleri ve boyutları gibi belirli uygulama ihtiyaçlarını karşılayacak şekilde özelleştirebilirler. .

Önceki ：No previous article
SONRAKİ:Paslanmaz çelik plaka flanşı, başka bir boruya cıvatalanmaya izin verir

giriiş

Standart	(1) Amerikan Standardı ASME/ANSI B 16.5, ASME B 16.47 Serisi A (MSS SP 44), ASME B 16.47 Serisi B (API 605) (2) İngiliz Standardı BS 3293, BS 1560, BS 4504, BS 10 (3) Alman standardı DIN2630, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2627, DIN2628, DIN2629 (4) İtalyan standardı Uni 2280, Uni 2281, Uni 2282, Uni 2283, Uni 2284 (5) Rusça, Avustralya, Japon Standardı Gost 12821-80, AS2129, JIS B2220 / KS B1503
Malzeme	(1) Paslanmaz Çelik: ASTM A 182, 240 F 304, 304L, 304H, 316, 316L, 316TI, 310, 310S, 321, 321H, 317, 347, 347H, 904L; (2) Dubleks ve Süper Dubleks Çelik: ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 (3) Karbon Çeliği: ASTM / ASME A / SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 GR.70 A36, A694 F42, F46, F52, F60, F65, F706; (4) Düşük sıcaklık karbon çeliği: ASTM A350, LF2, LF3; (6) Alaşımlı çelik: ASTM / ASME A / SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91; (7) Bakır Alaşım Çeliği: ASTM SB 61, SB62, SB151, SB152 UNS No. C 70600 (Cu-Ni 90/10), C 71500 (Cu-ni 70/30), Uns C 10100, 10200, 10300, 10800, 12000, 12200; (8) Nikel Alaşım: ASTM SB564, SB160, SB472, SB162 Nikel 200 (UNS No. N02200), Monel 400 (UNS No. N02201), Monel 500 (UNS No. N05800), Uncsel 800 (UNS No. N05500), Uns No. NO, UNSCE, UNSIL 800 (UNS No.), Uns. Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276), alaşım 20 (UNS No. N08020)
Yüzey	Yağ siyah boya, rastane karşıtı boya, çinko kaplama, sarı şeffaf, soğuk ve sıcak daldırma galvanizli
Tip	dövme, ısıl işlem görmüş ve işlenmiş
boyut	1 "-12"
Teslimat süresi	Ön ödemeli aldıktan sonra 5-30 gün içinde
Paketleme	Ahşap kutular
Başvuru	Yağ ve gaz, kimyasal, petrokimya ve enerji üretimi, yakıt veya su boru hatları vb.

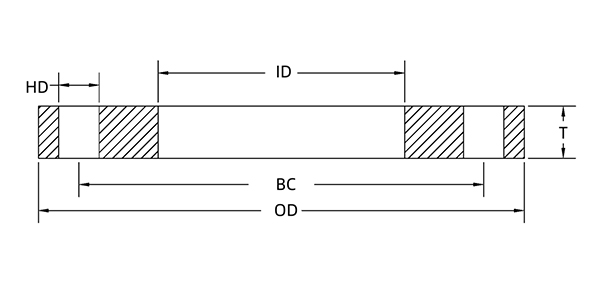

Nominal boru boyutu	Kalınlık	DIŞ DIA. (OD)	İç çap. (İD)	Delik sayısı	Delik çapı.	Cıvata çemberi	Nakliye ağırlığı
İçinde	Kalay)	OD (in)	Kimlik (in)	Delik	HD (in)	BC (IN)	Pound olarak
½	0.55	3.50	0.88	4	0.62	2.38	1.17
¾	0.552	3.88	1.09	4	0.62	2.75	1.45
1	0.500	4.25	1.36	4	0.62	3.12	1.73
1 ¼	0.500	4.62	1.70	4	0.62	3.50	2.00
1 ½	0.500	5.00	1.95	4	0.62	3.88	2.32
2	0.500	6.00	2.44	4	0.75	4.75	3.28
2 ½	0.500	7.00	2.94	4	0.75	5.50	4.50
3	0.500	7.50	3.57	4	0.75	6.00	4.88
3 ½	0.500	8.50	4.07	8	0.75	7.00	6.04
4	0.500	9.00	4.60	8	0.75	7.50	6.57
5	0.500	10.00	5.66	8	0.88	8.50	7.31
6	0.500	11.00	6.72	8	0.88	9.50	8.24
8	0.500	13.5	8.72	8	0.88	11.75	11.83
10	0.625	16.00	10.88	12	1.00	14.25	18.39
12	0.625	19.00	12.88	12	1.00	17.00	26.80
14	0.625	21.00	14.14	112	1.12	18.75	33.05
16	0.630	23.50	16.16	16	1.12	21.25	47.45
18	0.750	25.00	18.18	16	1.25	22.75	60.00
20	0.750	27.50	20.20	20	1.25	25.00	73.76
24	1.000	32.00	24.25	20	1.38	29.50	92.64
30	1.000	38.75	30.25	28	1.38	36.00	124.16
36	1.250	46.00	36.25	32	1.62	42.75	207.40
