Delik flanşları, akışı ölçmenin ekonomik araçlarından biridir. Montajlar ve ilişkili bileşenler, 2 ”ila 32” çizgi boyutları arasında çeşitli sıvı, gaz ve buhar akışını ölçmek için kullanılır.

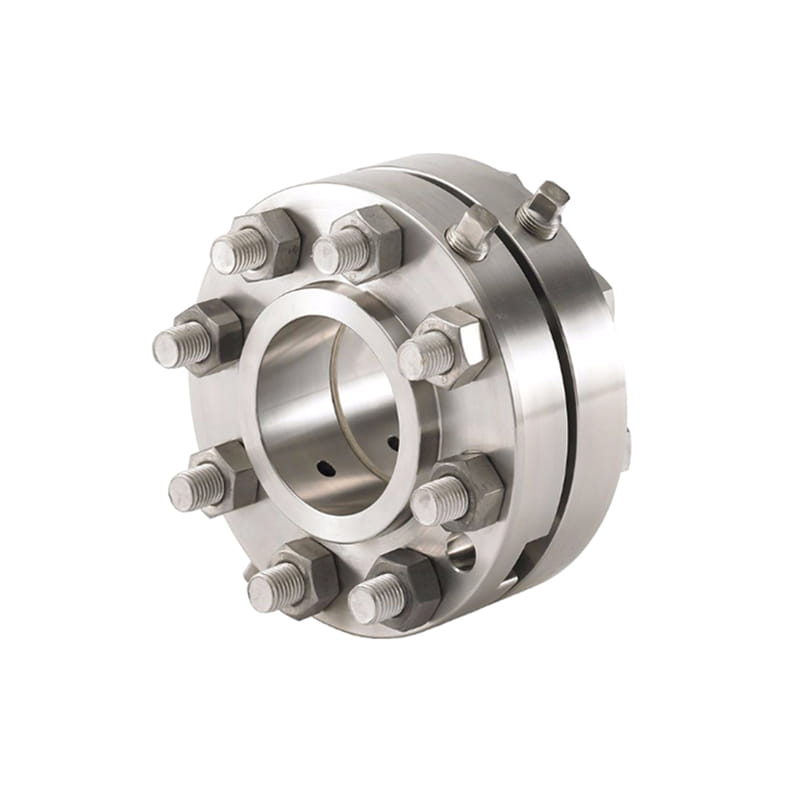

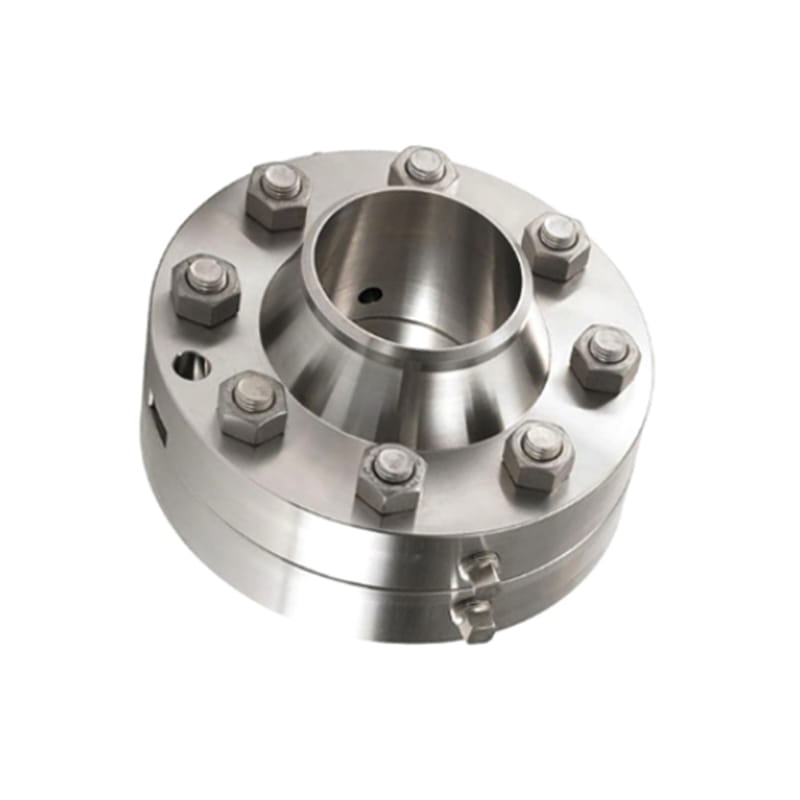

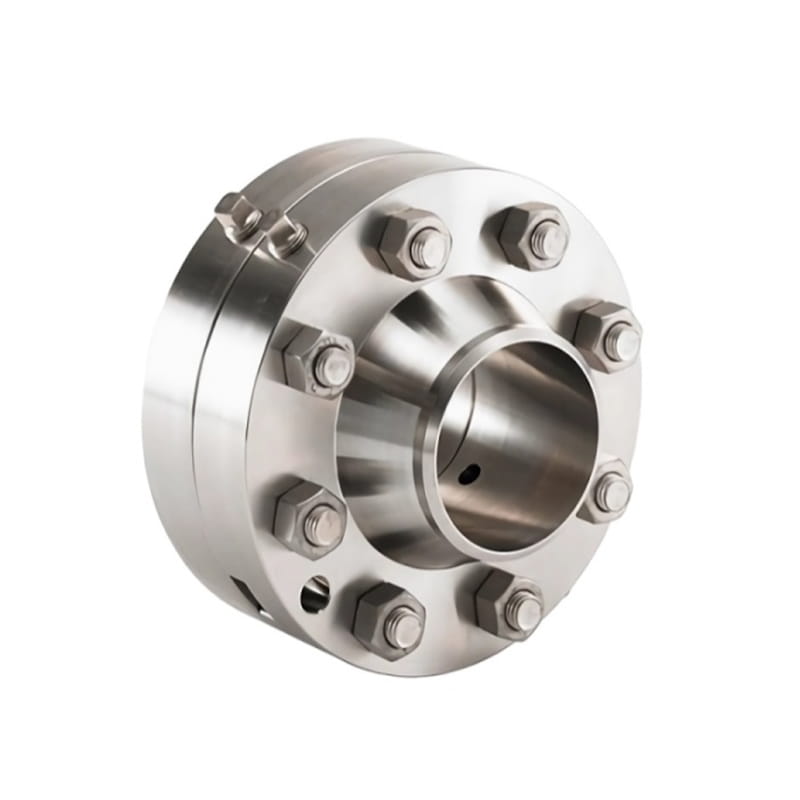

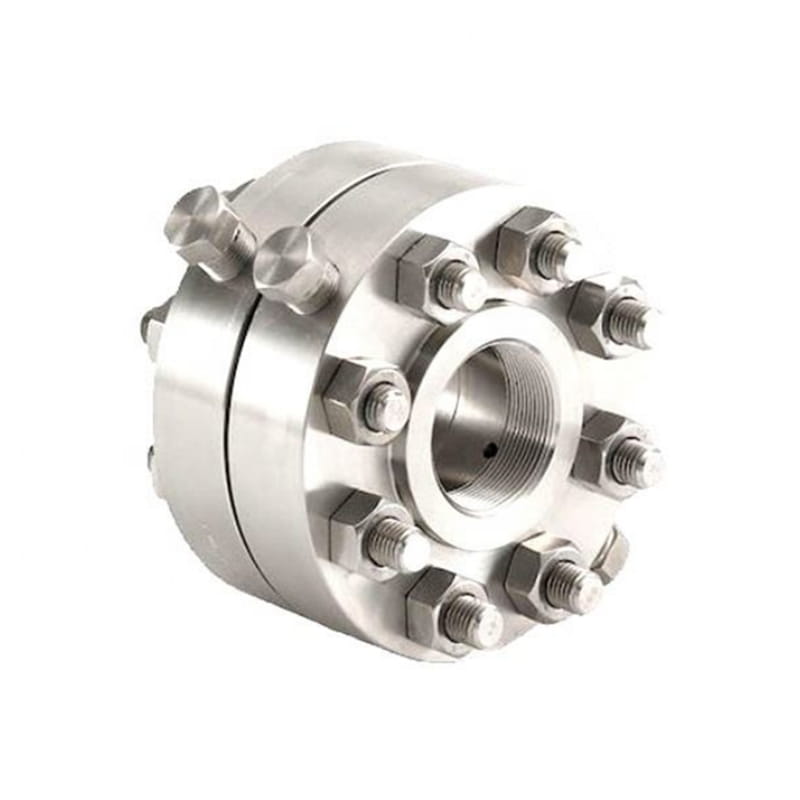

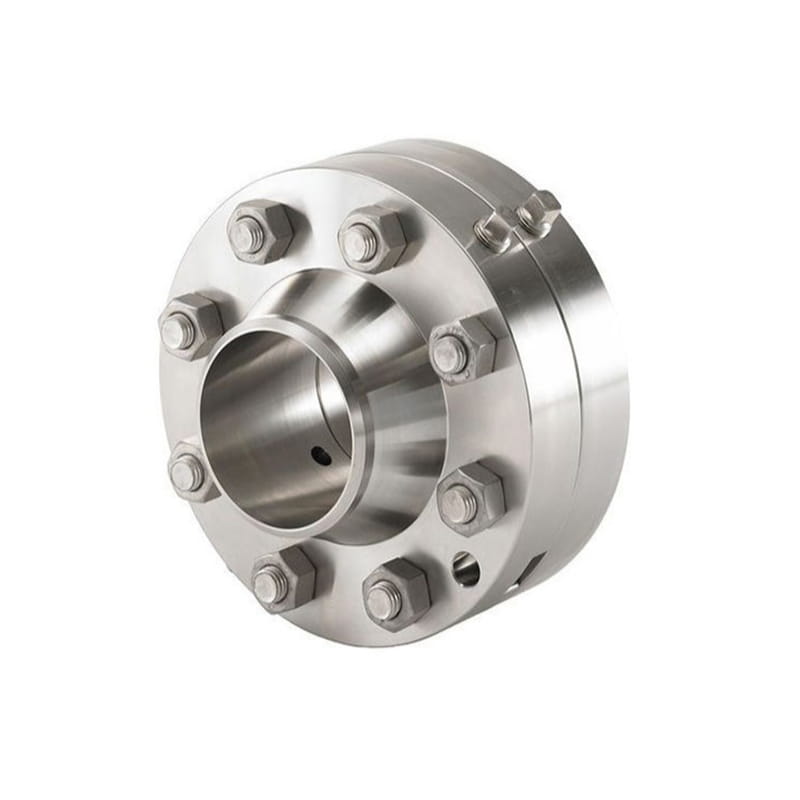

Geleneksel delik flanşı düzeneği bir çift flanş, delik plakası, cıvatalar, fındık, contalar, kriko vidaları ve tapalar vb.

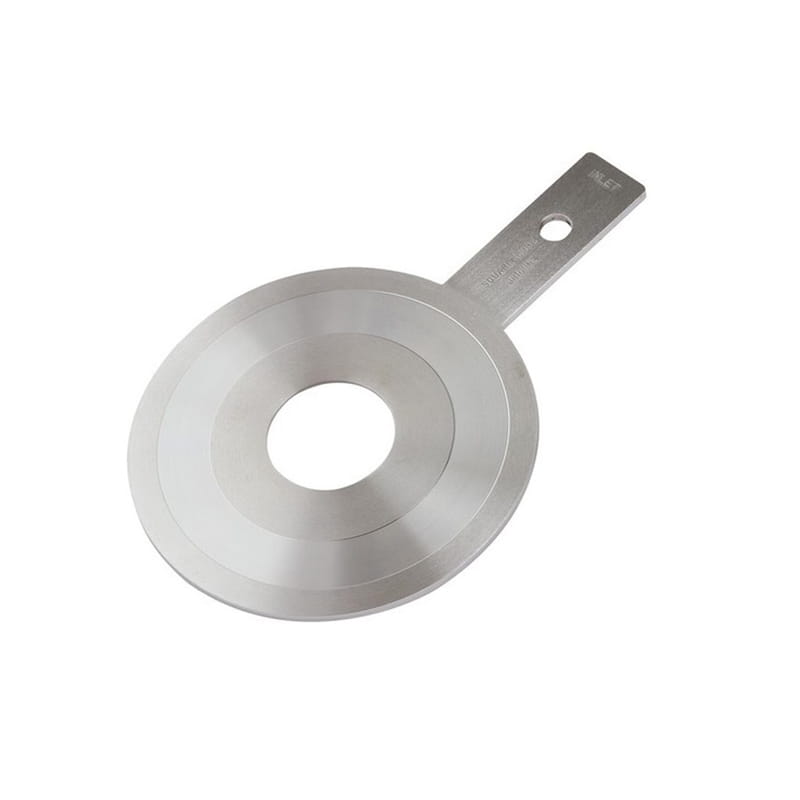

Çöp plakası yaygın olarak boru hattındaki trafik ölçümünün ana unsuru olarak kullanılır. Çalışma prensibi: sıvı ana boru hattından aktığında. Çöp plakası akışı kısıtlar ve akış hızının kare kökü ile orantılı olan diferansiyel basıncı geliştirir.
Flanşların çoğu dövme çelikten üretilmiştir. Dövme yapısı, uygulamada uzun süreli performans sağlamak için daha yüksek güç ve dayanıklılık sağlar.
giriiş
| Standart | ANSI/ASME B16.5, B16.47 Serisi A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ASME flanşları, ASME flanşları, BS flanşları, DIN Flanges, EN Flanges, Gost Flanş, Asme/16.47. S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| Malzeme | Paslanmaz çelik, alaşım çelik, dubleks, nikel alaşımları, düşük sıcaklık çelik, karbon çelik, cupro nikel |
| Yüzey | Antirust Boyası, Yağ Siyah Boya, Sarı Şeffaf, Çinko Kaplama, Soğuk ve Sıcak Dip Galvanizli |
| Tip | Kesme, Isı Tedavisi, Ölüm Dövme/Ücretsiz Dövme, CNC İşleme |
| boyut | 1 "-24" |
| Teslimat süresi | Ön ödemeli aldıktan sonra 5-30 gün içinde |
| Paketleme | 24 "in altında, kontrplak kılıfı tarafından paketlenecek; 24", kontrplak palet tarafından paketlenecek |
| Başvuru | Ağır ve hafif kimyasallar, çelik, kağıt, nükleer, petrokimya, kanalizasyon arıtma, su arıtma ve dağıtım, enerji üretimi, yağ üretimi ve rafineri, gaz işleme ve şanzıman, vb. . |
Sınıf 300

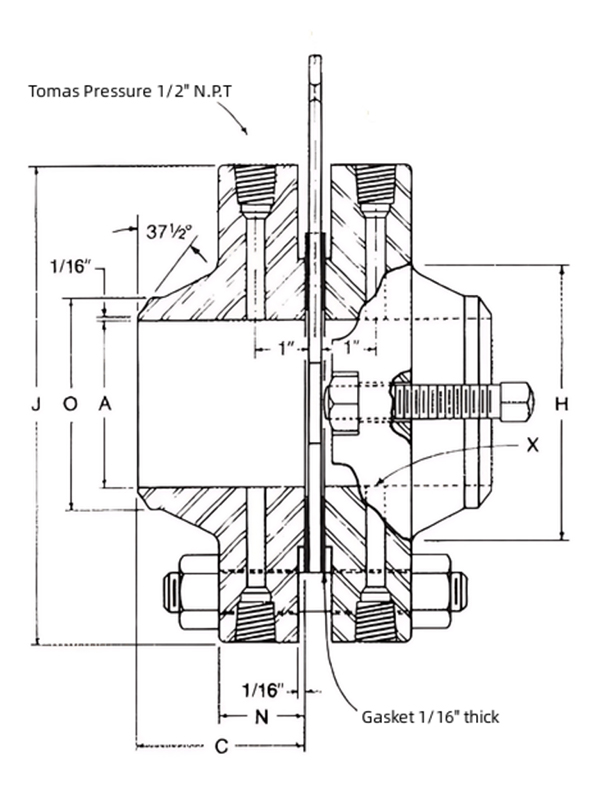

| Boyut | İç çap ve sapma | Çap | Minimal kalınlık | Çapı Yükseltilmiş yüz | Uzunluğu Delmek | Çapı Temel | Şaft çapı Noktasında Kaynak | Büyüklüğü Tomas Hole | Flanş Sondaj Şablonu | Vidalı konektör boyutu ve uzunluğu | Yaklaşık ağırlık (pound) | |||
| inç | A* | J | N* | C* | H | O | X | Cıvata dolaşımı çapı | Açıklık | Delik sayısı | Boyut, uzunluk, kuşkonmaz | |||
| ½ | 0.622 ± 0.002 | 3 ¾ | 1½ | 1 3/8 | 3 | 1 ½ | 0.84 | ¼ | 2 5/8 | 9/16 | 4 | ½ × 4 3/4 | ½ × 3 | 10 |
| ¾ | 0.824 ± 0.002 | 4 5/8 | 1 ½ | 1 11/16 | 3 1/8 | 1 7/8 | 1.05 | ¼ | 3 ¼ | 11/16 | 4 | 5/8 × 5 | ½ × 3 | 10 |
| 1 | 1.049 ± 0.003 | 4 7/8 | 1 ½ | 2 | 3 ¼ | 2 1/8 | 1.31 | ¼ | 3 ½ | 11/16 | 4 | 5/8 × 5 | 5/8 × 3 | 18 |
| 1½ | 1.610 ± 0.003 | 6 1/8 | 1 ½ | 2 7/8 | 3 3/8 | 2 ¾ | 1.90 | ¼ | 4 ½ | 13/16 | 4 | ¾ × 5 ¼ | 5/8 × 3 | 25 |
| 2 | 2.067 ± 0.003 | 6 ½ | 1 ½ | 3 5/8 | 3 3/8 | 3 5/16 | 2.38 | 3/8 | 5 | 11/16 | 8 | 5/8 × 5 | 5/8 × 3 | 27 |
| 2½ | 2.469 ± 0.003 | 7 ½ | 1 ½ | 4 1/8 | 3 ½ | 3 15/16 | 2.88 | 3/8 | 5 7/8 | 13/16 | 8 | ¾ × 5 ¼ | 5/8 × 3 | 35 |
| 3 | 3.068 ± 0.003 | 8 ¼ | 1 ½ | 5 | 3 ½ | 4 5/8 | 3.50 | 3/8 | 6 5/8 | 13/16 | 8 | ¾ × 5 ¼ | ¾ × 3 | 43 |
| 4 | 4.026 ± 0.004 | 10 | 1 ½ | 6 3/16 | 3 5/8 | 5 ¾ | 4.50 | ½ | 7 7/8 | 13/16 | 8 | ¾ × 5 ¼ | ¾ × 3 | 66 |
| 6 | 6.065 ± 0.004 | 12 ½ | 1 ½ | 8 ½ | 3 15/16 | 8 1/8 | 6.63 | ½ | 10 5/8 | 7/8 | 12 | ¾ × 5 ¼ | ¾ × 3 | 106 |
| 8 | T ± 0.004 | 15 | 1 5/8 | 10 5/8 | 4 3/8 | 10 ¼ | 8.663 | ½ | 13 | 1 | 12 | 7/8 × 5 ¾ | ¾ × 3 | 152 |
| 10 | T ± 0.005 | 17 ½ | 1 7/8 | 12 ¾ | 4 5/8 | 12 5/8 | 10.75 | ½ | 15 ¼ | 1 1/8 | 16 | 1 × 6 ½ | 1 × 4 ½ | 216 |
| 12 | T ± 0.005 | 20 ½ | 2 | 15 | 5 1/8 | 14 ¾ | 12.75 | ½ | 17 ¾ | 1 ¼ | 16 | 1 1/8 × 7 ¼ | 1 × 4 ½ | 327 |
| 14 | T ± 0.005 | 23 | 2 1/8 | 16 ¼ | 5 5/8 | 16 ¾ | 14.00 | ½ | 20 ¼ | 1 ¼ | 20 | 1 1/8 × 7 ½ | 1 × 4 ½ | 448 |
| 16 | T ± 0.005 | 25 ½ | 2 ¼ | 18 ½ | 5 ¾ | 19 | 16.00 | ½ | 22 ½ | 1 3/8 | 20 | 1 ¼ × 8 | 1 × 4 ½ | 596 |
| 18 | T ± 0.007 | 28 | 2 3/8 | 21 | 6 ¼ | 21 | 18.00 | ½ | 23 ¾ | 1 3/8 | 24 | 1 ¼ × 8 ¼ | 1 × 4 ½ | 741 |
| 20 | T ± 0.007 | 30 ½ | 2 ½ | 23 | 6 3/8 | 23 1/8 | 20.00 | ½ | 27 | 1 3/8 | 24 | 1 ¼ × 8 ½ | 1 × 4 ½ | 887 |
| 24 | T ± 0.007 | 36 | 2 ¾ | 27 ¼ | 6 5/8 | 27 5/8 | 24.00 | ½ | 32 | 1 1/5 | 24 | 1 ¼ × 9 ½ | 1 × 5 ½ | 1311 |
Sınıf 400
| Boyut | İç çap ve sapma | Çap | Minimal kalınlık | Çapı Yükseltilmiş yüz | Uzunluğu Delmek | Çapı Temel | Şaft çapı Noktasında Kaynak | Büyüklüğü Tomas Hole | Flanş Sondaj Şablonu | Vidalı konektör boyutu ve uzunluğu | Yaklaşık ağırlık (pound) | |||
| inç | A* | J | N* | C* | H | O | X | Cıvata dolaşımı çapı | Açıklık | Delik sayısı | Boyut, uzunluk, kuşkonmaz | |||
| 4 | 4.026 ± 0.004 | 10 | 1 3/8 | 6 3/16 | 3 ½ | 5 ¾ | 4.50 | ½ | 7 1/8 | 1 | 8 | 7/8 × 5 ¾ | ¾ × 4 | 82 |
| 6 | 6.065 ± 0.004 | 12 ½ | 1 5/8 | 8 ½ | 4 1/16 | 8 1/8 | 6.63 | ½ | 10 5/8 | 1 | 12 | 7/8 × 6 ½ | ¾ × 4 | 136 |
| 8 | T ± 0.004 | 15 | 1 7/8 | 10 5/8 | 4 5/8 | 10 ¼ | 8.663 | ½ | 13 | 1 1/8 | 12 | 1 × 7 | ¾ × 4 ½ | 213 |
| 10 | T ± 0.005 | 17 ½ | 2 1/8 | 12 ¾ | 4 7/8 | 12 5/8 | 10.75 | ½ | 15 ¼ | 1 ¼ | 16 | 1 1/8 × 8 | 1 × 4 ½ | 309 |
| 12 | T ± 0.005 | 20 ½ | 2 ¼ | 15 | 5 3/8 | 14 ¾ | 12.75 | ½ | 17 ¾ | 1 3/8 | 16 | 1 ¼ × 8 ½ | 1 × 4 ½ | 429 |
| 14 | T ± 0.005 | 23 | 2 3/8 | 16 ¼ | 5 7/8 | 16 ¾ | 14.00 | ½ | 20 ¼ | 1 3/8 | 20 | 1 ¼ × 8 ¾ | 1 × 4 ½ | 554 |
| 16 | T ± 0.005 | 25 ½ | 2 ½ | 18 ½ | 6 | 19 | 16.00 | ½ | 22 ½ | 1 ½ | 20 | 1 3/8 × 9 ½ | 1 × 5 ½ | 705 |
| 18 | T ± 0.007 | 28 | 2 5/8 | 21 | 6 ½ | 21 | 18.00 | ½ | 24 ¾ | 1 ½ | 24 | 1 3/8 × 9 ¾ | 1 × 5 ½ | 863 |
| 20 | T ± 0.007 | 30 ½ | 2 ¾ | 23 | 6 5/8 | 23 1/8 | 20.00 | ½ | 27 | 1 5/8 | 24 | 1 ½ × 10 ¼ | 1 × 5 ½ | 1066 |
| 24 | T ± 0.007 | 36 | 3 | 27 ¼ | 6 7/8 | 27 5/8 | 24.00 | ½ | 32 | 1 7/8 | 24 | 1 ¾ × 11 ½ | 1 × 6 ½ | 1555 |
Sınıf 600
| Boyut | İç çap ve sapma | Çap | Minimal kalınlık | Çapı Yükseltilmiş yüz | Uzunluğu Delmek | Çapı Temel | Şaft çapı Noktasında Kaynak | Büyüklüğü Tomas Hole | Flanş Sondaj Şablonu | Vidalı konektör boyutu ve uzunluğu | Yaklaşık ağırlık (pound) | |||
| inç | A* | J | N* | C* | H | O | X | Cıvata dolaşımı çapı | Açıklık | Delik sayısı | Boyut, uzunluk, kuşkonmaz | |||
| 4 | 4.026 ± 0.004 | 10 ¾ | 1 ½ | 6 3/16 | 4 | 6 | 4.50 | ½ | 8 ½ | 1 | 8 | 7/8 × 6 | ¾ × 4 | 103 |
| 6 | 6.065 ± 0.004 | 14 | 1 7/8 | 8 ½ | 4 5/8 | 8 ¾ | 6.63 | ½ | 11 ½ | 1 1/8 | 12 | 1 × 7 | ¾ × 4 | 195 |
| 8 | T ± 0.004 | 16 ½ | 2 3/16 | 10 5/8 | 5 ¼ | 10 ¾ | 8.663 | ½ | 13 ¾ | 1 ¼ | 12 | 1 1/8 × 8 | ¾ × 4½ | 278 |
| 10 | T ± 0.005 | 20 | 2 ½ | 12 ¾ | 6 | 13 ½ | 10.75 | ½ | 17 | 1 3/8 | 16 | 1 ¼ × 8¾ | 1 × 5½ | 454 |
| 12 | T ± 0.005 | 22 | 2 5/8 | 15 | 6 1/8 | 15 ¾ | 12.75 | ½ | 19 ¼ | 1 3/8 | 20 | 1 ¼ × 9 | 1 × 5½ | 553 |
| 14 | T ± 0.005 | 23 ¾ | 2 ¾ | 16 ¼ | 6 ½ | 17 | 14.00 | ½ | 20 ¾ | 1 ½ | 20 | 1 3/8 × 9¾ | 1 × 5½ | 815 |
| 16 | T ± 0.005 | 27 | 3 | 18 ½ | 7 | 19 ½ | 16.00 | ½ | 20 ¾ | 1 5/8 | 20 | 1½ × 10 ½ | 1 × 5½ | 1113 |
| 18 | T ± 0.007 | 29 ¼ | 3 ¼ | 21 | 7 ¼ | 21 ½ | 18.00 | ½ | 25 ¾ | 1 ¾ | 20 | 1 5/8 × 10 ½ | 1 × 6½ | 1306 |
| 20 | T ± 0.007 | 32 | 3 ½ | 23 | 7½ | 24 | 20.00 | ½ | 28 ½ | 1 ¾ | 24 | 1 5/8 × 12 | 1 × 6½ | 1622 |
| 24 | T ± 0.007 | 37 | 4 | 27 ¼ | 8 | 28 ½ | 24.00 | ½ | 33 | 2 | 24 | 1 7/8 × 13¾ | 1 × 8 | 2320 |
Sınıf 900
| Boyut | İç çap ve sapma | Çap | Minimal kalınlık | Çapı Yükseltilmiş yüz | Uzunluğu Delmek | Çapı Temel | Şaft çapı Noktasında Kaynak | Büyüklüğü Tomas Hole | Flanş Sondaj Şablonu | Vidalı konektör boyutu ve uzunluğu | Yaklaşık ağırlık (pound) | |||
| inç | A* | J | N* | C* | H | O | X | Cıvata dolaşımı çapı | Açıklık | Delik sayısı | Boyut, uzunluk, kuşkonmaz | |||
| 3 | T ± 0.003 | 9 ½ | 1 ½ | 5 | 4 | 5 | 3.50 | ½ | 7 ½ | 1 | 8 | 7/8 × 6 | ¾ × 4 | 79 |
| 4 | T ± 0.004 | 11 ½ | 1 ¾ | 6 3/16 | 4 ½ | 6 ¼ | 4.50 | ½ | 9 ½ | 1 ¼ | 8 | 1 1/8 × 7 | ¾ × 4 | 129 |
| 6 | T ± 0.004 | 15 | 2 3/16 | 8 ½ | 5 ½ | 9 ¼ | 6063 | ½ | 12 ½ | 1 ½ | 12 | 1 1/8 × 8 | ¾ × 4 ½ | 263 |
| 8 | T ± 0.004 | 18 ½ | 2 ½ | 10 5/8 | 6 3/8 | 11 ¾ | 8.63 | ½ | 15 ½ | 1 ½ | 12 | 1 3/8 × 9 | 1 × 5 ½ | 445 |
| 10 | T ± 0.005 | 21 ½ | 2 ¾ | 12 ¾ | 7 ¼ | 14 ½ | 10.75 | ½ | 18 ½ | 1 ½ | 16 | 1 3/8 × 9 ¾ | 1 × 5 ½ | 634 |
| 12 | T ± 0.005 | 24 | 3 1/8 | 15 | 7 7/8 | 16 ½ | 12.75 | ½ | 21 | 1 ½ | 20 | 1 3/8 × 10½ | 1 × 5 ½ | 872 |
Sınıf 1500
| Boyut | İç çap ve sapma | Çap | Minimal kalınlık | Çapı Yükseltilmiş yüz | Uzunluğu Delmek | Çapı Temel | Şaft çapı Noktasında Kaynak | Büyüklüğü Tomas Hole | Flanş Sondaj Şablonu | Vidalı konektör boyutu ve uzunluğu | Yaklaşık ağırlık (pound) | |||
| inç | A* | J | N* | C* | H | O | X | Cıvata dolaşımı çapı | Açıklık | Delik sayısı | Boyut, uzunluk, kuşkonmaz | |||
| 1 | T ± 0.003 | 5 7/8 | 1 ½ | 2 | 3 ¼ | 2 1/16 | 1.32 | ¼ | 4 | 1 | 4 | 7/8 × 6 | 5/8 × 4 | 26 |
| 1½ | T ± 0.003 | 7 | 1 ½ | 2 7/8 | 3 ½ | 4 ¾ | 1.90 | ¼ | 4 7/8 | 1 1/8 | 4 | 1 × 6 ¼ | 5/8 × 4 | 45 |
| 2 | T ± 0.003 | 8 ½ | 1 ½ | 3 5/8 | 4 | 4 1/8 | 2.38 | 3/8 | 6 ½ | 1 | 8 | 7/8 × 6 | 5/8 × 4 | 65 |
| 2½ | T ± 0.003 | 9 5/8 | 1 5/8 | 4 1/8 | 4 1/8 | 4 7/8 | 2.88 | 3/8 | 7 ½ | 1 1/8 | 8 | 1 × 6 ½ | 5/8 × 4 | 98 |
| 3 | T ± 0.003 | 10 ½ | 1 7/8 | 5 | 4 5/8 | 5 ¼ | 3.50 | 3/8 | 8 | 1 ¼ | 8 | 1 1/8 × 7¼ | ¾ × 4 | 123 |
| 4 | T ± 0.004 | 12 ¼ | 2 1/8 | 6 3/16 | 4 7/8 | 6 3/8 | 4.50 | ½ | 9 ½ | 1 3/8 | 8 | 1 ¼ × 8 | ¾ × 4 ½ | 182 |
| 6 | T ± 0.004 | 15 ¼ | 3 ¼ | 8 ½ | 6 ¾ | 9 | 6.63 | ½ | 12 ½ | 1 ½ | 12 | 1 3/8 × 10¾ | ¾ × 5½ | 407 |
| 8 | T ± 0.004 | 19 | 3 5/8 | 10 5/8 | 8 3/8 | 11 ½ | 8.63 | ½ | 15 ½ | 1 ¾ | 12 | 1 5/8 × 12 | 1 × 7 | 675 |
| 10 | T ± 0.005 | 23 | 4 ¼ | 12 ¾ | 10 | 14 ½ | 10.75 | ½ | 19 | 2 | 12 | 1 7/8 × 14 | 1 × 8 | 1099 |
| 12 | T ± 0.005 | 26 ½ | 4 7/8 | 15 | 11 1/8 | 17¾ | 12.75 | ½ | 22 ½ | 2 1/8 | 16 | 2 × 15¾ | 1 × 9 | 1706 |
Sınıf 2500
| Boyut | İç çap ve sapma | Çap | Minimal kalınlık | Çapı Yükseltilmiş yüz | Uzunluğu Delmek | Çapı Temel | Şaft çapı Noktasında Kaynak | Büyüklüğü Tomas Hole | Flanş Sondaj Şablonu | Vidalı konektör boyutu ve uzunluğu | Yaklaşık ağırlık (pound) | |||
| inç | A* | J | N* | C* | H | O | X | Cıvata dolaşımı çapı | Açıklık | Delik sayısı | Boyut, uzunluk, kuşkonmaz | |||
| 1 | T ± 0.003 | 6 ¼ | 1 ½ | 2 | 3 5/8 | 2 ¼ | 1.32 | ¼ | 4 ¼ | 1 | 4 | 7/8 × 6 | 5/8 × 4 | 26 |
| 1½ | T ± 0.003 | 8 | 1 ¾ | 2 7/8 | 4 3/8 | 3 1/8 | 1.90 | ¼ | 5 ¾ | 1 ¼ | 4 | 1 1/8 × 7 | ¾ × 4 | 56 |
| 2 | T ± 0.003 | 9 ¼ | 2 | 3 5/8 | 5 | 3 ¾ | 2.38 | 3/8 | 6 ¾ | 1 1/8 | 8 | 18 × 7 ¼ | ¾ × 4 | 84 |
| 2½ | T ± 0.003 | 10 ½ | 2 ¼ | 4 1/8 | 5 5/8 | 4 ½ | 2.88 | 3/8 | 7 ¾ | 1 ¼ | 8 | 1 1/8 × 8 | ¾ × 4 ½ | 104 |
| 3 | T ± 0.003 | 12 | 2 5/8 | 5 | 6 5/8 | 5 ¼ | 3.50 | 3/8 | 9 | 1 3/8 | 8 | 1 1/4 × 9¼ | ¾ × 5 ½ | 188 |
| 4 | T ± 0.004 | 14 | 3 | 6 3/16 | 7 ½ | 6½ | 4.50 | ½ | 10 ¾ | 1 5/8 | 8 | 1 ½ × 10½ | ¾ × 5 ½ | 292 |
| 6 | T ± 0.004 | 19 | 4 ¼ | 8 ½ | 10 ¾ | 9 ¼ | 6.63 | ½ | 14 ½ | 2 1/8 | 8 | 2 × 14 ¼ | ¾ × 8 | 756 |
| 8 | T ± 0.004 | 21 ¾ | 5 | 10 5/8 | 12 ½ | 12 | 8.63 | ½ | 17 ¼ | 2 1/8 | 12 | 2 × 15 ¾ | 1 × 9 | 1152 |
| 10 | T ± 0.005 | 26 ½ | 6 ½ | 12 ¾ | 16 ½ | 14 ¾ | 10.75 | ½ | 21 ¼ | 2 5/8 | 12 | 2 ½ × 20 | 1 × 11 | 2136 |
| 12 | T ± 0.005 | 30 | 7 ¼ | 15 | 18 ¼ | 17 ¼ | 12.75 | ½ | 24 3/8 | 2 7/8 | 12 | 2 ¾ × 22 | 1 × 12 | 3216 |
