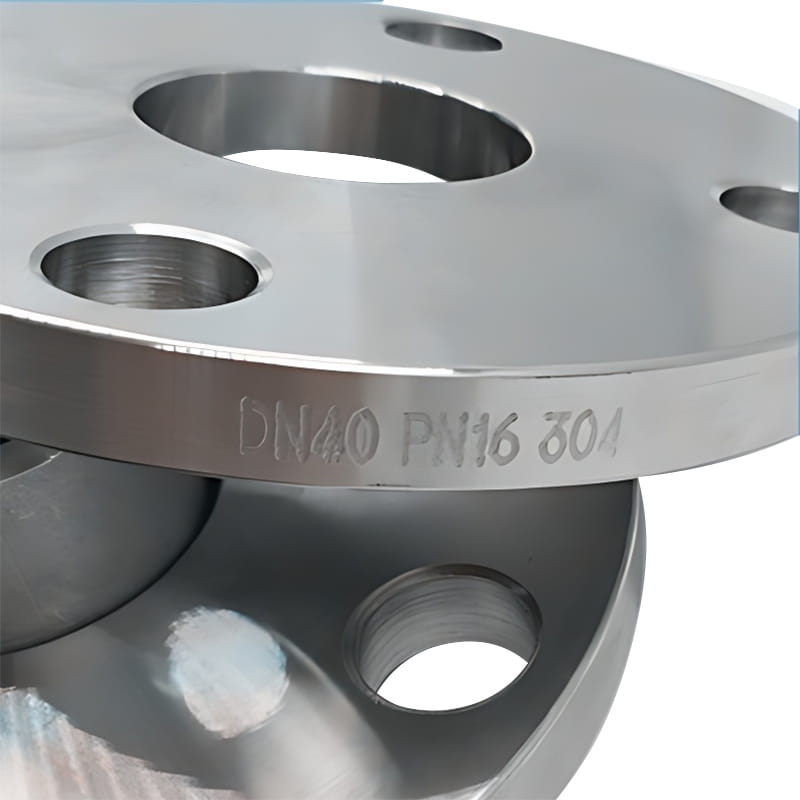

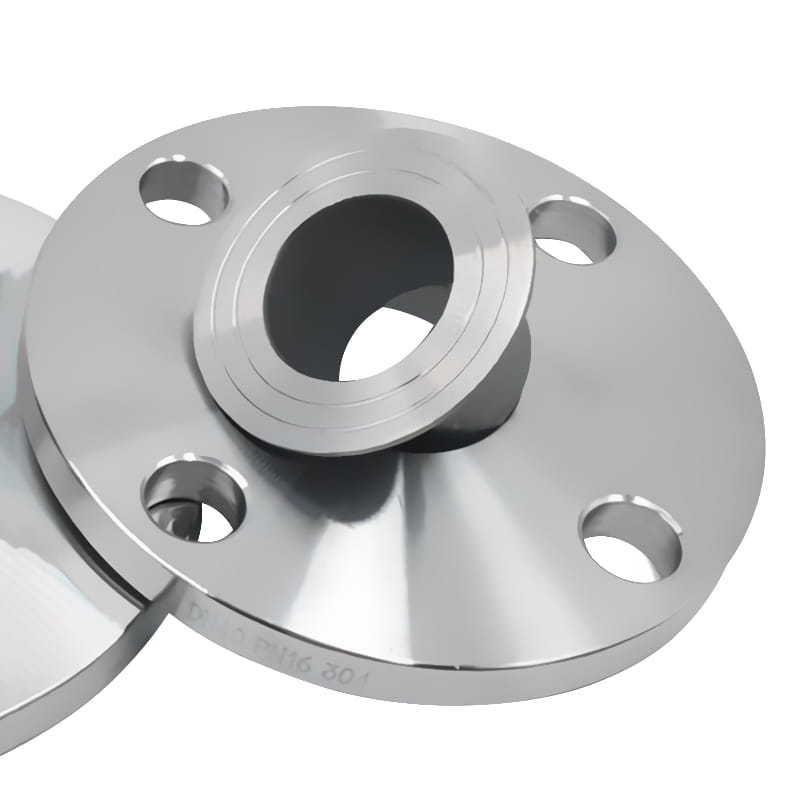

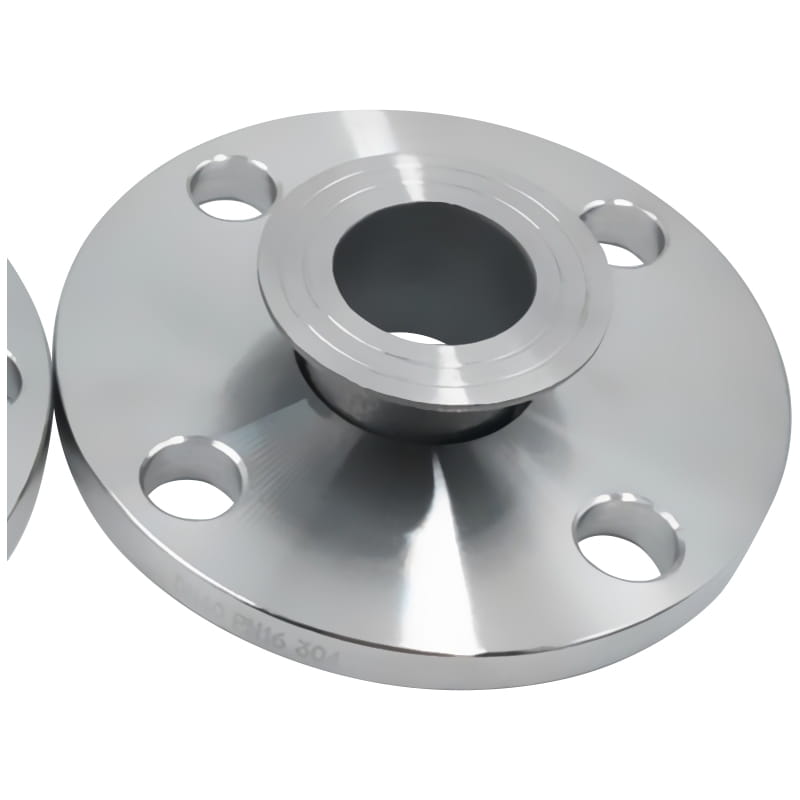

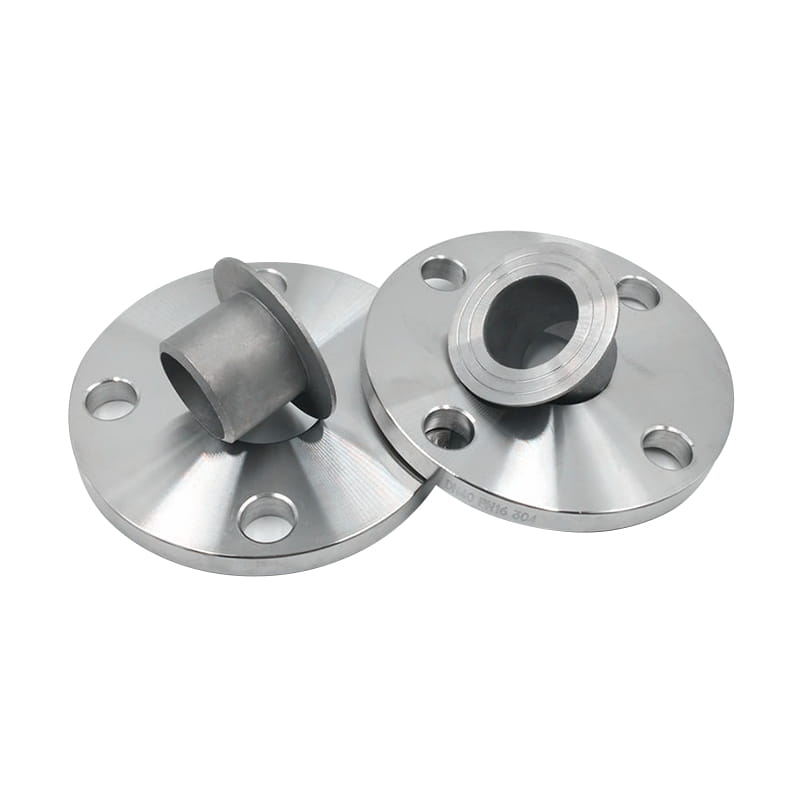

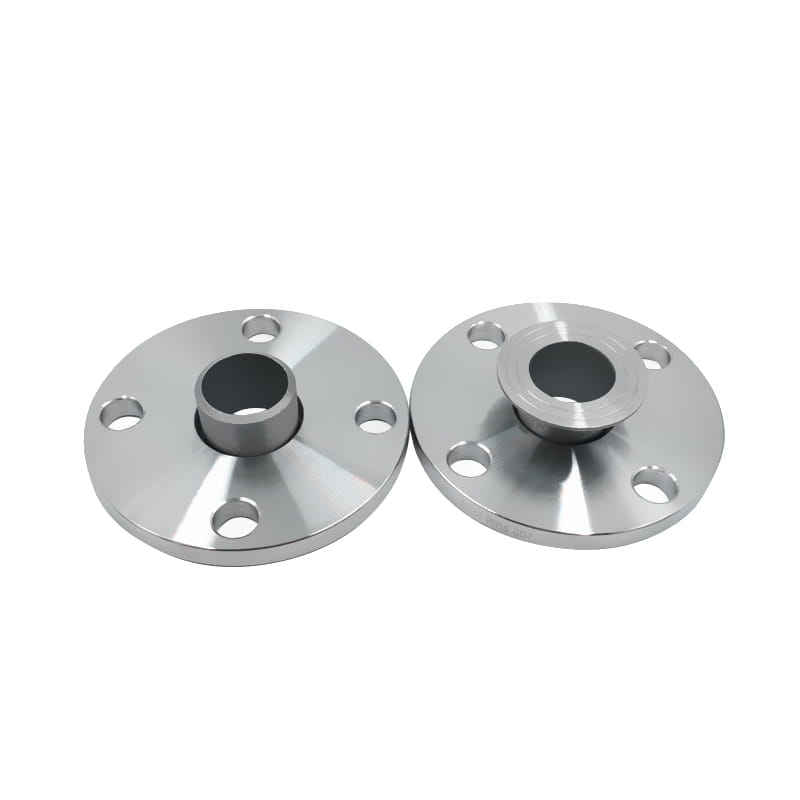

Hassas Dövme SS LAP eklem flanşı Stub uçlu

Hassas Dövme SS LAP eklem flanşı Stub uçlu

Lap eklem flanşı yükseltilmiş bir yüzü yoktur, bir “tur eklem sapı ucu” ile birlikte kullanılır- bir tur eklem sapı ucu ve bir tur eklem flanşı. Şiddetli bükülme stresinin meydana geldiği noktalarda kullanımı önlenmelidir.

Tur eklem flanşının kendisi boruya kaynak yapılmadığından, cıvata deliklerini kolayca hizalamak için dönebilir ve montaj ve sökme çok daha kolaydır. Bu özellik, kurulum, bakım ve onarım görevlerini basitleştirir, kesinti süresini ve genel maliyetleri azaltır. Flanşın tasarımı, boruların açısal yanlış hizalanmasına izin verir, borular mükemmel bir şekilde hizalanmamış olsa bile sıkı ve sızıntıya dayanıklı bir eklem sağlar.

Flanş deliğinin iç yüzeyi ile saplama uçlarının dış yüzeyi arasında oluşan çatlaklar, kontaminatları kolayca toplayabilir. Toplanan kontaminatlar bir sorun yaratabilir ve çatlak korozyonuna neden olabilir.

Genellikle petrokimya, petrol ve gaz, su arıtma, yiyecek ve içecek ve kimyasal işleme endüstrileri gibi düşük basınçlı uygulamalarda kullanılırlar.

Önceki ：No previous article
SONRAKİ:Parlatma Paslanmaz çelik tur eklem flanşı düzeneği

giriiş

Standart	ANSI/ASME: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
Malzeme	Karbon çeliği: ASTM A105, A350 LF2 Paslanmaz Çelik: A182 F304/F304L/F316/F316L/F321 Alaşım çelik: ASTM A182, GR F1, F11, F22, F5, F9, F91
Yüzey	cilalı ， atış patlaması, kumlama, vb.
Tip	Dövme, ısıl işlem görmüş ve işlenmiş
boyut	1/2 '' ila 48 "
Teslimat süresi	Ön ödemeli aldıktan sonra 5-30 gün içinde
Paketleme	Standart ihracat ahşap kılıfı veya talep ettiğiniz gibi
Başvuru	Petrokimya, petrol ve gaz, su arıtma, yiyecek ve içecek ve kimyasal işleme endüstrileri, vb.

PN10

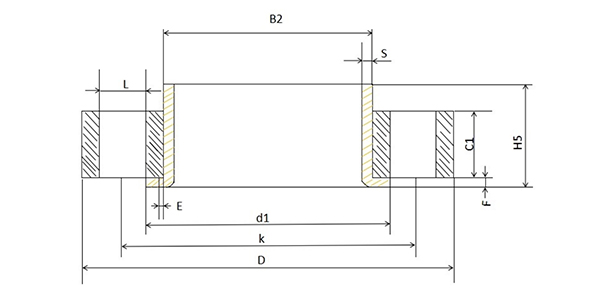

DN	Boru	D	B2	C1	K	E	L	Qtty.	Ağırlık
200	2198.1	340	226	24	295	6	22	8	8.87
	204.0 - 206.0	340	213	24	295	6	22	8	8.87
250	273.0	395	281	26	350	8	22	12	11.20
	254.0 - 256.0	395	264	26	350	8	22	12	11.20
300	323.9	445	333	26	400	8	22	12	12.80
	304.0 - 306.0	445	315	26	400	8	22	12	12.80
350	355.6	505	365	30	460	8	22	16	19.40
400	406.4	565	416	32	515	8	26	16	26.40
450	457.0	615	467	36	565	8	26	20	32.20
500	508.0	670	519	38	620	8	26	20	38.50
600	610.0	780	622	42	725	8	30	20	52.20

PN16

DN	Boru	D	B2	C1	K	E	L	Qtty.	Ağırlık
50	60.3	165	65	20	125	5	18	4	2.52
	53.0 - 54.0	165	65	20	125	5	18	4	2.52
65	76.1	185	81	20	145	6	18	8	3.05
	68.0 - 70.0	185	75	20	145	6	18	8	3.05
80	88.9	200	94	20	160	6	18	8	3.48
	83.0 - 84.0	200	89	20	160	6	18	8	3.48
100	114.3	220	120	22	180	6	18	8	4.20
	103.0 - 106.0	220	113	22	180	6	18	8	4.20
125	139.7	250	145	22	210	6	18	8	5.21
	128.0 - 133.0	250	138	22	210	6	18	8	5.21
150	168.0	285	174	24	240	6	22	8	6.89
	153.0 - 156.0	285	164	24	240	6	22	8	6.89
200	219.1	340	226	26	295	6	22	12	9.31
250	273.0	405	281	29	355	8	26	12	13.50
300	323.9	460	333	32	410	8	26	12	18.00
350	355.6	520	365	35	470	8	26	16	27.00
400	406.4	580	416	38	525	8	30	16	34.60
450	457.0	640	467	42	585	8	30	20	44.60
500	508.0	715	519	46	650	8	33	20	62.00

PN25

DN	Boru	D	B2	C1	K	E	L	Qtty.	Ağırlık
200	219.1	360	226	32	310	6	26	12	13.80
250	273.0	425	281	35	370	8	30	12	19.40
300	323.9	485	333	38	430	8	30	16	25.50

PN40

DN	Boru	D	B2	C1	K	E	L	Qtty.	Ağırlık
10	17.2	90	21	14	60	3	14	4	0.60
15	21.3	95	25	14	65	3	14	4	0.65
20	26.9	105	31	16	75	4	14	4	0.91
25	33.7	115	38	16	85	4	14	4	1.08
32	42.4	140	47	18	100	5	18	4	1.77
40	48.3	150	53	18	110	5	18	4	2.02
	40.0 - 44.5	150	50	18	110	5	18	4	2.02
50	60.3	165	65	20	125	5	18	4	2.65
65	76.1	185	81	22	145	6	18	8	3.36
80	88.9	200	94	24	160	6	18	8	4.18
100	114.3	235	120	26	190	6	22	8	5.87
125	139.7	270	145	28	220	6	26	8	7.95
150	168.3	300	174	30	250	6	26	8	9.97
