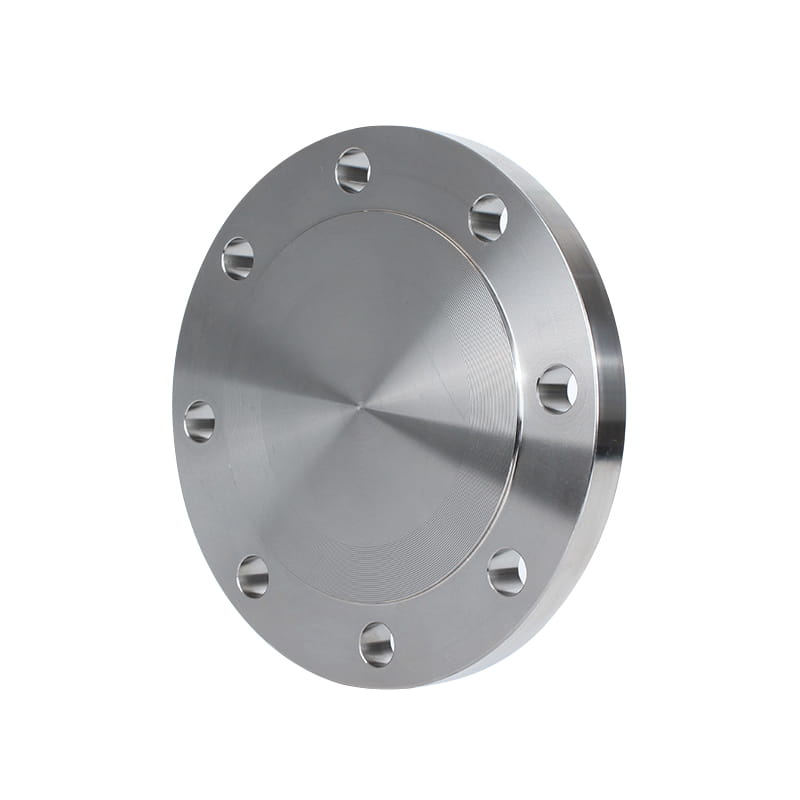

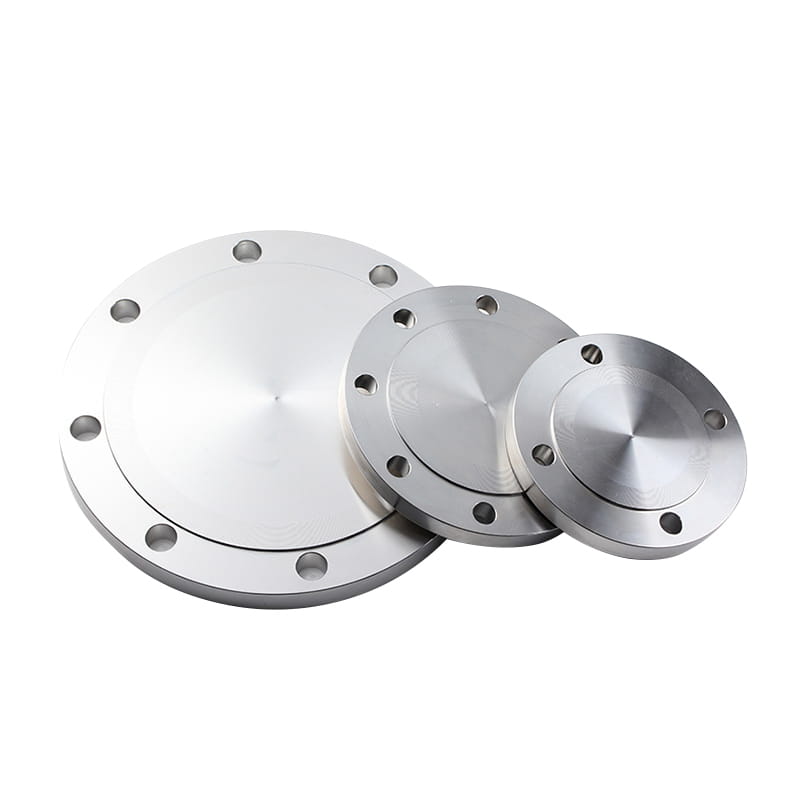

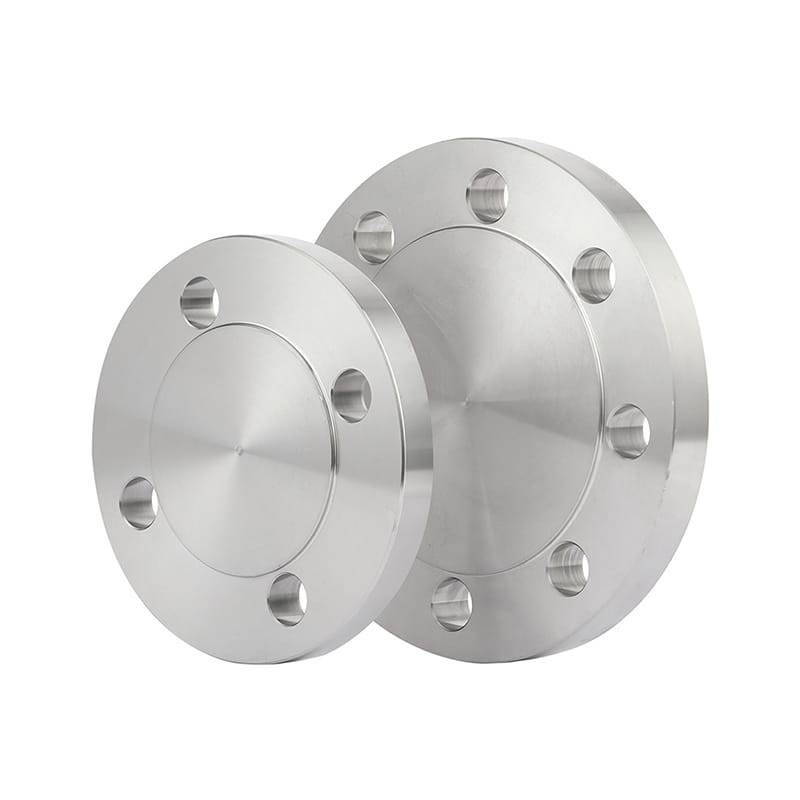

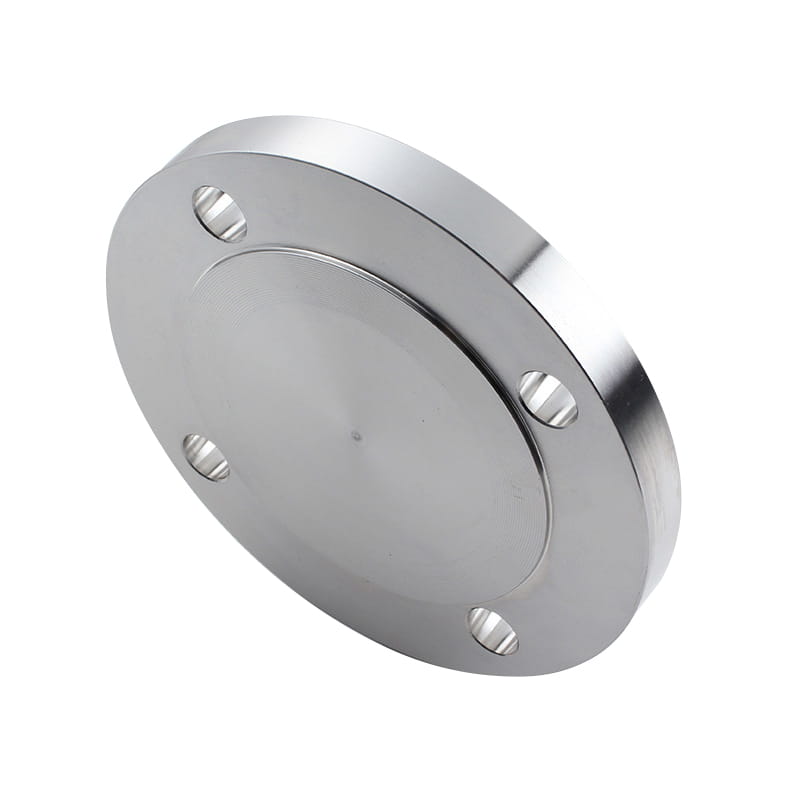

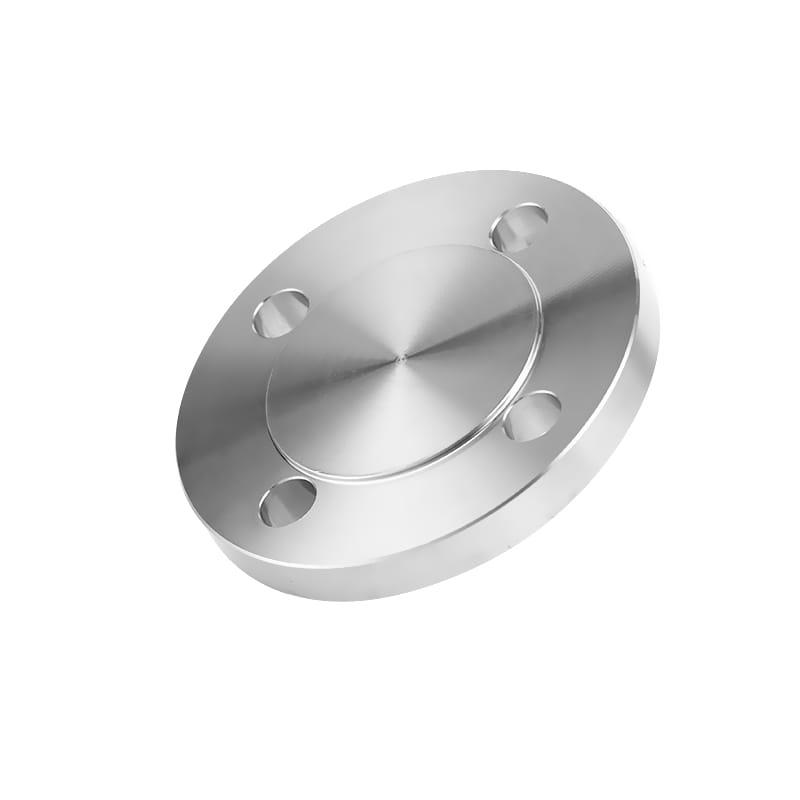

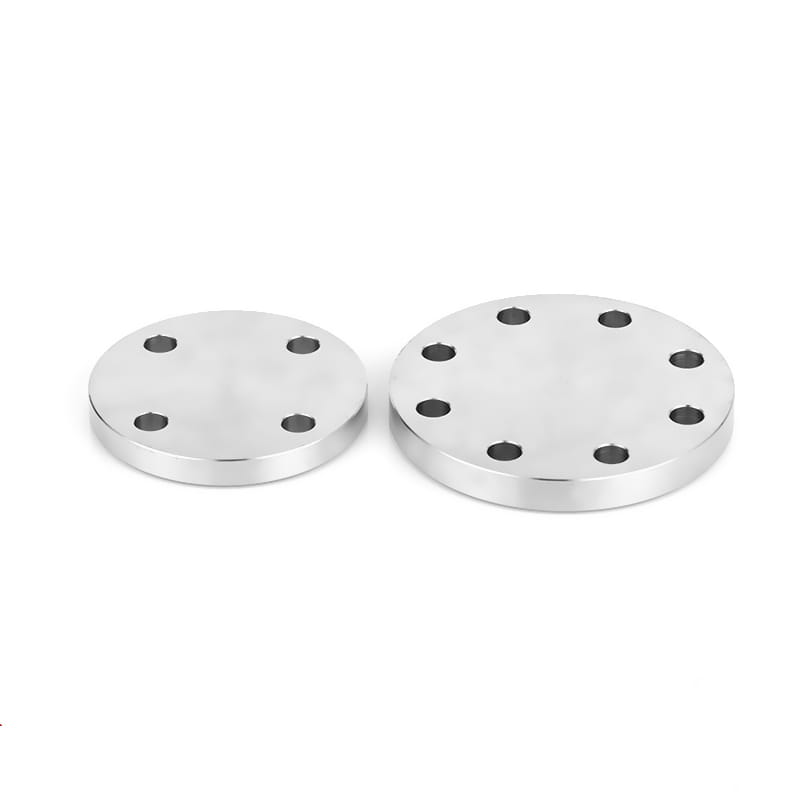

PN10 Standart Yükseltilmiş Yüz (RF) Metal Sorf Kör Flanş Kavan

PN10 Standart Yükseltilmiş Yüz (RF) Metal Sorf Kör Flanş Kavan

Kör flanş boru hattı sisteminde hayati bir rol oynar. Bir boru veya kabın ucunu etkili bir şekilde mühürleyen bir delik olmadan katı bir plaka ile karakterizedir. Boru hattı bakım, test ve izolasyonun önemli bir parçasıdır.

Karbon çeliği, paslanmaz çelik ve alaşım çelik gibi çeşitli malzemelerde tasarlanan, çeşitli çalışma koşulları ve basınç seviyeleri altında dayanıklılık ve dayanıklılık sunarlar. Yaygın tipler arasında yükseltilmiş yüz (RF) ve düz yüz （ff） bulunur ve birincisi sızıntı risklerini en aza indirmek için güvenli bir contayı sağlar.

Petrol ve gaz, petrokimya ve kimyasal işleme gibi endüstrilerde yaygın olarak kullanılan kör flanşlar, boru hattı sonlandırma noktalarının geçici veya kalıcı olarak kapatılmasını gerektiren uygulamalar için çok yönlülük sağlar. Standart boyutları ve farklı boru boyutları ile uyumlulukları, bunları denetim, temizlik veya modifikasyon faaliyetleri sırasında sistem bütünlüğünü ve güvenliğini sağlamak için etkili bir çözüm haline getirir. .

Önceki ：No previous article
SONRAKİ:Bir boruyu izole etmek için kullanılan paslanmaz çelik boru kör flanş bağlantı parçaları

giriiş

Standart	ANSI/ASME B16.5, DIN, JIS, BS, GB
Malzeme	Paslanmaz çelik (tipik olarak ASTM A182 F304, F316, F321, F347)
Yüzey	Anti-Rasta Yağ, Boyama (Siyah, Sarı), Galvaniz, Güç Kaplama
Tip	Dövme, mekanik kesim
boyut	1/8 "NB - 48" NB
Teslimat süresi	Ön ödemeli aldıktan sonra 5-30 gün içinde
Paketleme	Müşteri gereksinimlerine göre özelleştirilmiş ahşap kutu
Başvuru	Paslanmaz çelik kör flanşlar, petrol ve gaz, kimyasal, petrokimya ve enerji üretimi gibi endüstrilerdeki çeşitli uygulama senaryolarında yaygın olarak kullanılır. .

Kör FlAnşlAr-pn6

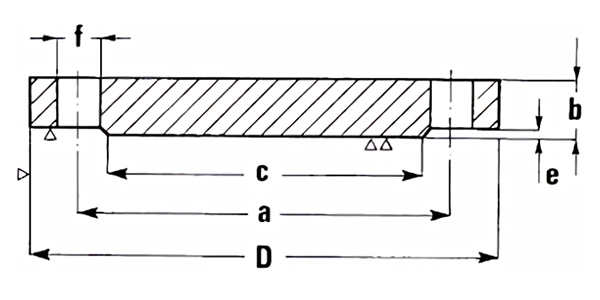

DN	D	a	C	B	e	F	SÜRGÜ	Delik yok
10	75	50	35	12	2	11	M10	4
15	80	55	40	12	2	11	M10	4
20	90	65	50	14	2	11	M10	4
25	100	75	60	14	2	11	M10	4
32	120	90	70	14	2	14	M12	4
40	130	100	80	14	3	14	M12	4
50	140	110	90	14	3	14	M12	4
65	160	130	110	14	3	14	M12	4
80	190	150	128	16	3	18	M16	4
100	210	170	148	16	3	18	M16	4
125	240	200	178	18	3	18	M16	8
150	265	225	202	18	3	18	M16	8
200	320	280	258	20	3	18	M16	8
250	375	335	312	22	3	18	M16	12
300	440	395	365	22	4	22	M20	12
350	490	445	415	22	4	22	M20	12
400	540	490	465	22	4	22	M20	16
450	595	550	520	24	4	22	M20	16
500	645	600	570	24	4	22	M20	20
600	755	705	670	30	5	26	M24	20
700	860	810	775	40	5	26	M24	24
800	975	920	880	44	5	30	M27	24
900	1075	1020	980	48	5	30	M27	24
1000	1175	1120	1080	52	5	30	M27	28
1200	1405	1340	1295	60	5	33	M30	32
1400	1630	1560	1510	68	5	36	M33	36
1600	1830	1760	1710	76	5	36	M33	40
1800	2045	1970	1920	84	5	39	M36	44
2000	2265	2180	2125	92	5	42	M39	48

Kör flanşlar-pn10

DN	D	a	C	B	e	f	SÜRGÜ	Delik yok
10	90	60	40	16	2	14	M12	4
15	95	65	45	16	2	14	M12	4
20	105	75	58	18	2	14	M12	4
25	115	85	68	18	2	14	M12	4
32	140	100	78	18	2	18	M16	4
40	150	110	88	18	3	18	M16	4
50	165	125	102	18	3	18	M16	4
65	185	145	122	18	3	18	M16	8
80	200	160	138	20	3	18	M16	8
100	220	180	158	20	3	18	M16	8
125	250	210	188	22	3	18	M16	8
150	285	240	212	22	3	22	M20	8
200	340	295	268	24	3	22	M20	8
250	395	350	320	26	3	22	M20	12
300	445	400	370	26	4	22	M20	12
350	505	460	430	26	4	22	M20	16
400	565	515	482	26	4	26	M24	16
450	615	565	532	26	4	26	M24	20
500	670	620	585	28	4	26	M24	20
600	780	725	685	34	5	30	M27	20
700	895	840	800	38	5	30	M27	24
800	1015	950	905	42	5	33	M30	24
900	1115	1050	1005	46	5	33	M30	28
1000	1230	1160	1110	52	5	36	M33	28
1200	1455	1380	1330	60	5	39	M36	32
1400	1675	1590	1535		5	42	M39	36
1600	1915	1820	1760		5	48	M45	40
1800	2115	2020	1960		5	48	M45	44
2000	2325	2230	2170		5	48	M45	48
